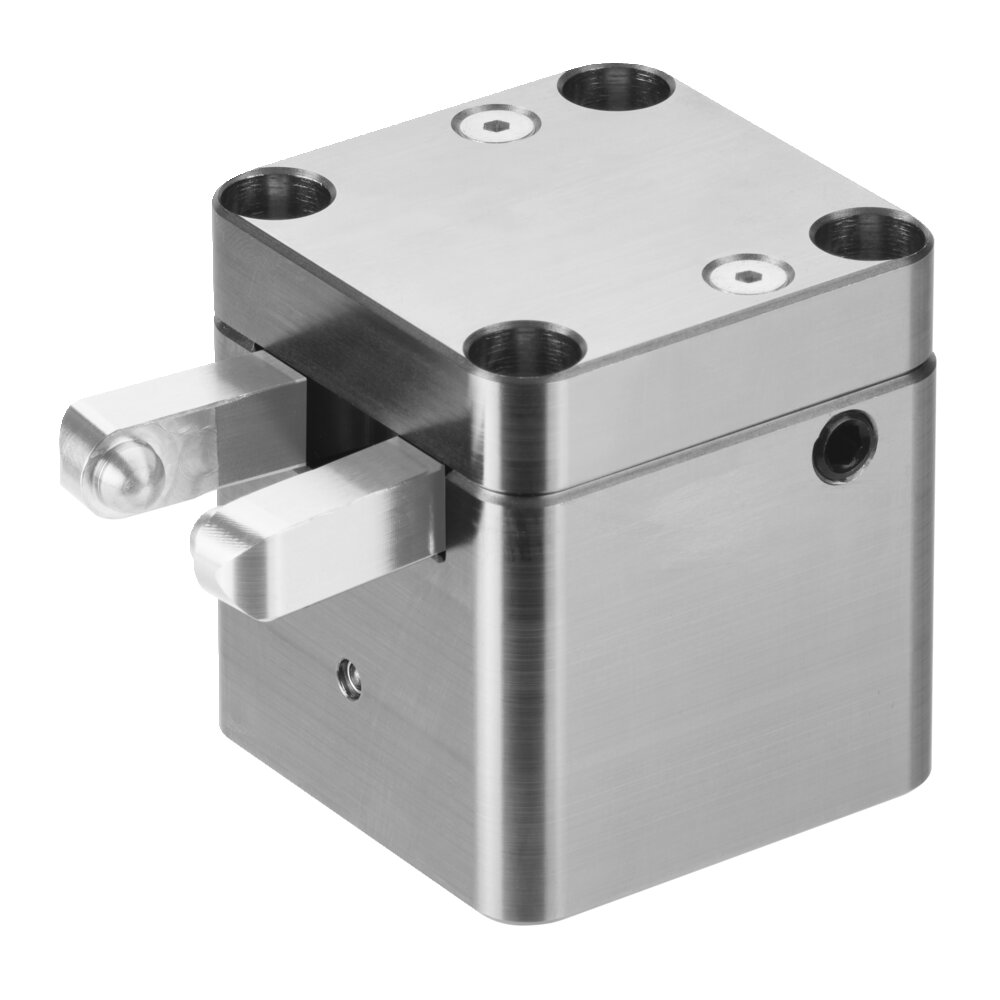

Компенсирующая цанга АМF 570474

двойного действия, с возвратной пружиной,
максимальное рабочее давление 250 бар,
минута. рабочее давление 15 бар.

Конструкция:
Корпус из стали. Внешняя поверхность никелированная. Стальной зажимной рычаг, закаленный в корпусе. Зажимные рычаги приводятся в действие одним поршнем одностороннего действия. Зажимной рычаг, стандартный, не входит в комплект поставки. Подача масла осуществляется через масляный канал в корпусе приспособления.

Применение:
Компенсирующая цанга используется в зажимных устройствах для зажима или удержания заготовок в плавающем состоянии без деформации. Можно использовать несколько компенсирующих цанг, не деформируя заготовку. Этот элемент предотвращает вибрацию заготовки во время обработки. Компенсирующая цанга предназначена для удержания заготовок, но не для их позиционирования.

Особенности:
Компенсирующая цанга удерживает заготовку, не зажимая ее. С помощью заготовки зажимного рычага можно реализовать широкий спектр форм зажима.

Примечание:
Перед приведением в действие компенсирующей цанги необходимо зафиксировать заготовку, чтобы предотвратить ее перемещение.
Возврат зажимного рычага в исходное положение осуществляется пружиной сжатия. Зажимные рычаги фиксируются с помощью зажимного диска.
Усилие зажима [кН] = Усилие поршня [кН] * 22 [мм]/Длина рычага [мм].
Например, стандартный рычаг зажима при давлении 100 бар 3,1 x 22/37 = 1,8 кН

* Детали с зажимным рычагом, стандартные
