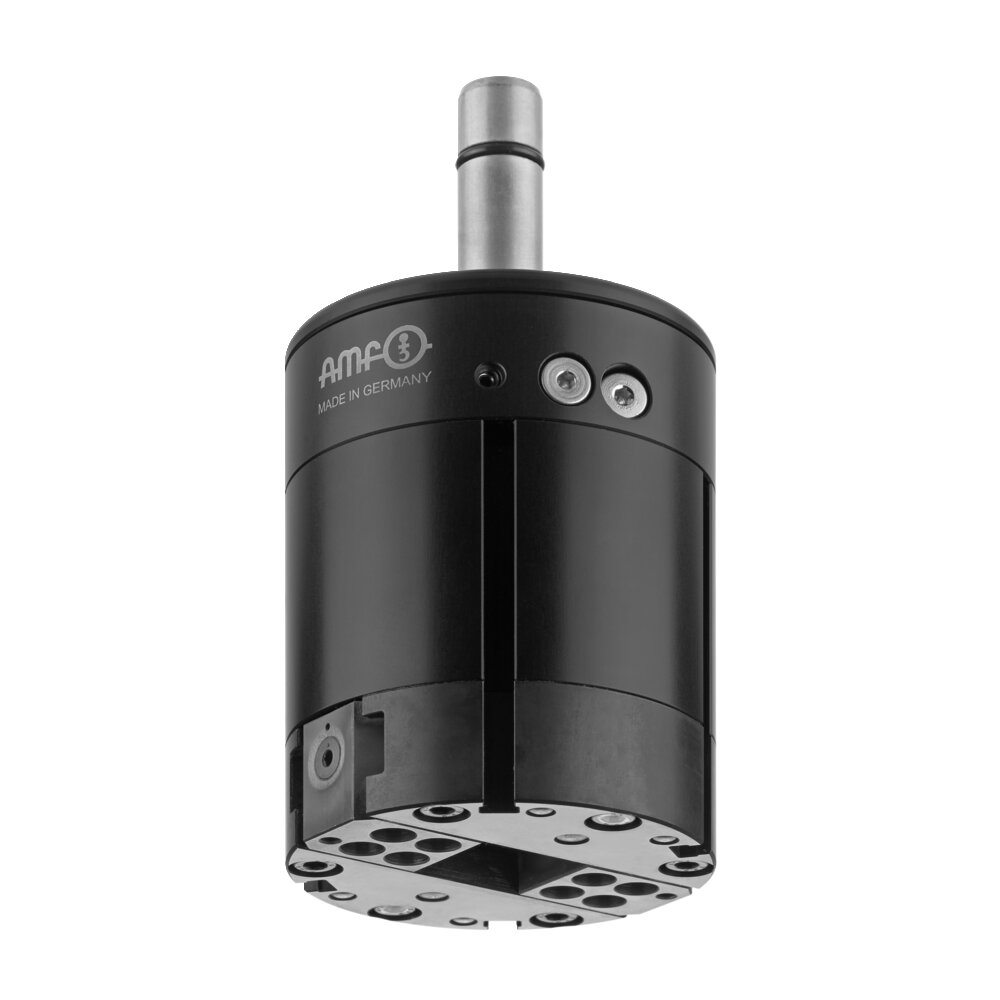

Захват без компенсатора, гидравлический АМF 557744
Разновидности товаров:
| Артикул | Минимальное рабочее давление P [бар] | Максимальное рабочее давление P [бар] | Ход [мм] | Усилие захвата F [N] | Масса [г] | Цена |
| 557744 | 45 | 50 | 23 | 250, 500, 1000 | 1762 | 0 руб. |
| 558638 | 35 | 40 | 23 | 250, 500, 1000 | 1762 | 0 руб. |
| 558639 | 25 | 30 | 23 | 250, 500, 1000 | 1762 | 0 руб. |
| 560827 | 45 | 50 | 23 | 250, 500, 1000 | 1820 | 0 руб. |
| 560829 | 35 | 40 | 23 | 250, 500, 1000 | 1820 | 0 руб. |
| 560831 | 25 | 30 | 23 | 250, 500, 1000 | 1820 | 0 руб. |
| Артикул | диаметр D [мм] | диаметр D1 [мм] | Диаметр зоны взаимодействия [мм] | L1 [мм] | L3 [мм] | Удлинитель захвата L5 [мм] | Цена |
| 557744 | 80 | 16 | 80 | 53 | 50 | 80 | 0 руб. |
| 558638 | 80 | 16 | 80 | 53 | 50 | 80 | 0 руб. |
| 558639 | 80 | 16 | 80 | 53 | 50 | 80 | 0 руб. |
| 560827 | 80 | 16 | 97,5 | 53 | 50 | 100 | 0 руб. |
| 560829 | 80 | 16 | 53 | 50 | 0 руб. | ||
| 560831 | 80 | 16 | 97,5 | 53 | 50 | 100 | 0 руб. |
Для перемещения деталей на станке.
Применение:
Захват обеспечивает полностью автоматическую смену заготовки в процессе обработки на станке. Он заменяется из инструментального магазина фрезерного станка и позволяет перемещать заготовку между хранилищем деталей и зажимным устройством. Он приводится в действие охлаждающим смазочным воздухом, который подается через шпиндель станка. Захват закрывается гидравлически, а открывается под действием усилия пружины.
Особенности:
В зависимости от используемой машины и рабочего давления охлаждающей смазки доступны три предварительно сконфигурированных захвата. Пожалуйста, обратите внимание на минимальное и максимальное рабочее давление.
Примечание:
- Максимально допустимая частота вращения: 20 [об/мин]
- Подходит для седел Weldon и гидравлических компенсационных патронов
- Рассчитан на температуру окружающей среды от 0°C до 60°C
- Транспортировка заготовок весом не более 8 кг
- В стандартную комплектацию входят три сменных уплотнения
- Выпускается в двух вариантах исполнения для заготовок с максимальными размерами до 50 мм или 70 мм
Преимущества:
- Усилие захвата можно легко регулировать с помощью дросселей и, таким образом, адаптировать к соответствующим требованиям к заготовкам
- Легко заменяемые захватные пластины для обработки заготовок различной геометрии
- Простая реализация автоматических смен, что означает более высокую загрузку станка и большую гибкость
- Значительное сокращение времени наладки для небольших и средних партий изделий
Характеристики:
| Артикул | 557744 |
| Режим работы | Гидравлический |
