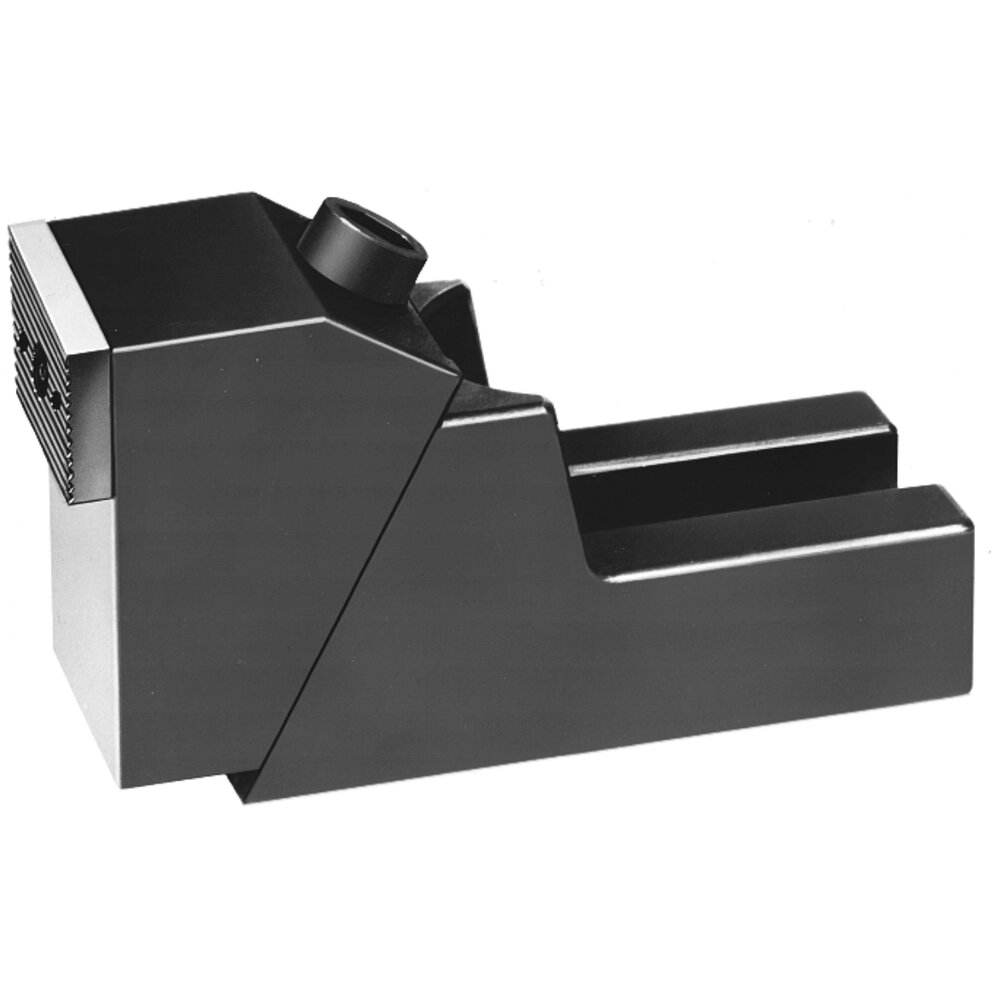

Сверхпрочная зажимная губка АМF 73221

Предзаказ

46 410 руб.

< > Купить

Описание:

Артикул: AMF 73221

Подробнее

Разновидности товаров:

Артикул	Слот	В1	в2	C	E	Ч, мин. [мм]	H макс. [мм]	H1	Н2	L1	L2	F1* [кН]	F2* [кН]	Md[Нм]	Масса [г]	Цена
73213	12141618	19	65	8	12	46	99	38	40	179	112,5	8152028	1,22,23,04,2	20404560	4037	34 222,50 руб.
73221	2022242830	26	75	11	12	61	118	45	40	230	138,5	2525323236	4,54,54,84,85,4	85859595110	6688	46 410 руб.
73239	323642	38	90	15	12	89	145	56	40	265	158	50	7,5	160	11031	67 762,50 руб.

Высококачественная конструкция с точной призматической направляющей.
Корпус: ковкий чугун.
Зажимные губки: закаленная сталь. Реверсивные зажимные губки с гладкой стороной для обработанных деталей и зазубренной стороной для шероховатых поверхностей зажима.

Применение:
Благодаря большим зажимным поверхностям эти зажимные губки подходят для бокового зажима высоких заготовок. Для крепления на столе станка рекомендуется использовать 2 зажимных винта! В зависимости от размера используемого Т-образного паза, 2 Т-образных болта DIN 787 для каждого зажима следует заказывать отдельно.

Примечание:
Усилия зажима F1 и F2 достигаются при оптимальной конструкции и использовании максимального момента затяжки крепежных болтов.

* Усилия зажима F1 и F2 зависят от ширины паза.
