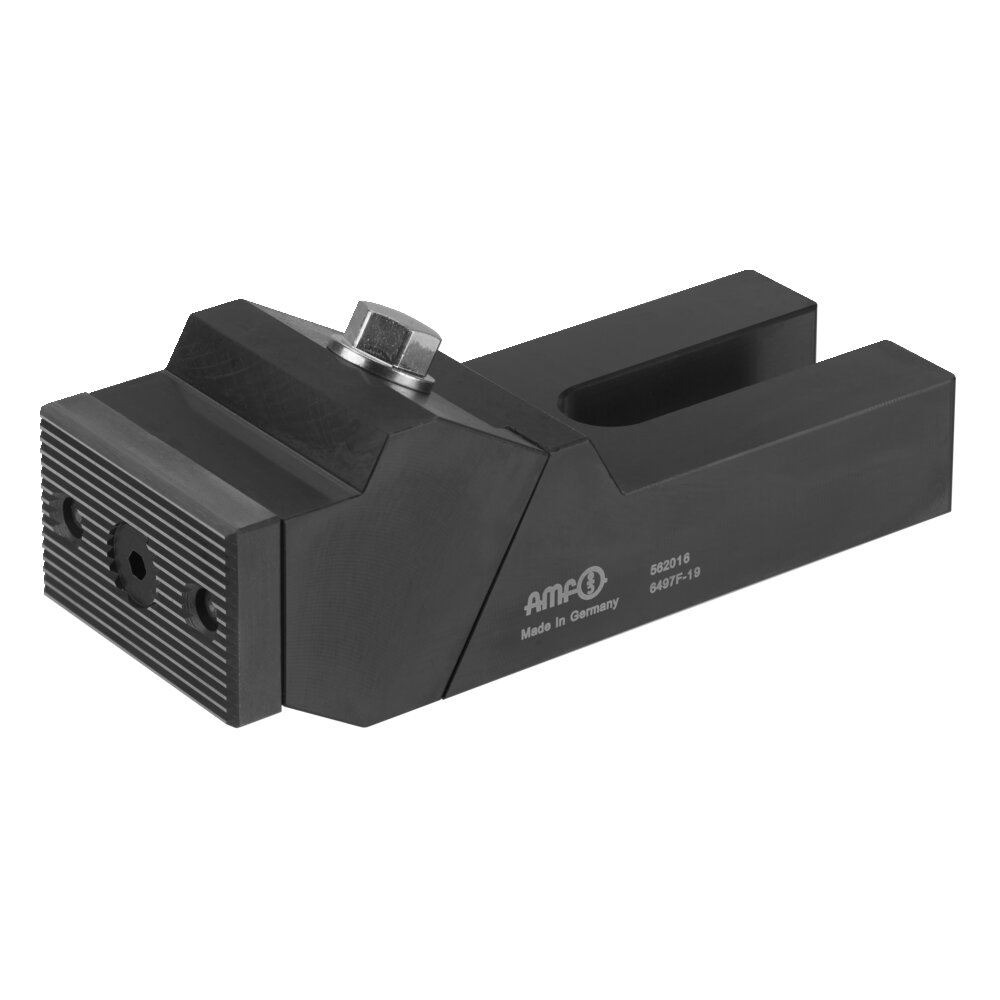

Прочные зажимные губки плоской конструкции АМF 564074

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 564074

Подробнее

Разновидности товаров:

Артикул	Слот	В1	в2	C	E	Ч, мин. [мм]	H макс. [мм]	H1	Н2	L1 макс.	L2	L4	sw	F1* [кН]	F2* [кН]	Md[Нм]	Масса [г]	Цена
562016	12 14 16 18	19	65	6	12	20	60	30	40	177	113	29	16	8 15 20 28	1,2 2,2 3,0 4,2	20 40 45 60	3020	35 100 руб.
562017	20 22 24 28 30	26	75	7,5	12	33	73	36	40	224	135	29	18	25 25 32 32 36	4,5 4,5 4,8 4,8 5,4	85 85 95 95 110	4880	47 482,50 руб.
562018	32 36 42	38	90	10	12	51	91,5	46	40	256	152	34	21	50	7,5	160	7715	69 127,50 руб.
564074	10 12 14	14	40	3	8	3	33,5	20	25,4	128	82	19	13	4 8 15	0,7 1,2 2,2	11 20 40	840	0 руб.

С точной призматической направляющей.
Корпус: Закаленная сталь.
Зажимные губки: Закаленная в корпусе сталь.
Реверсивные зажимные губки с гладкой стороной для обработанных деталей и зазубренной стороной для шероховатых поверхностей зажима.

Применение:
Большая зажимная поверхность делает эти массивные зажимные губки подходящими для бокового зажима заготовок. Мы рекомендуем использовать две зажимные шпильки для крепления массивной зажимной губки на столе станка. Винты для Т-образных пазов DIN 787 - по два винта на зажимную губку - следует заказывать отдельно в качестве крепежного болта в зависимости от ширины паза.

Примечание:
Усилия зажима F1 и F2 достигаются за счет оптимальной конструкции и использования максимального момента затяжки крепежных болтов.

* Усилия зажима F1 и F2 зависят от ширины паза

Характеристики:

Артикул	564074
Тип продукта	Прочные зажимные губки
Прорезь [мм]	10, 12, 14
