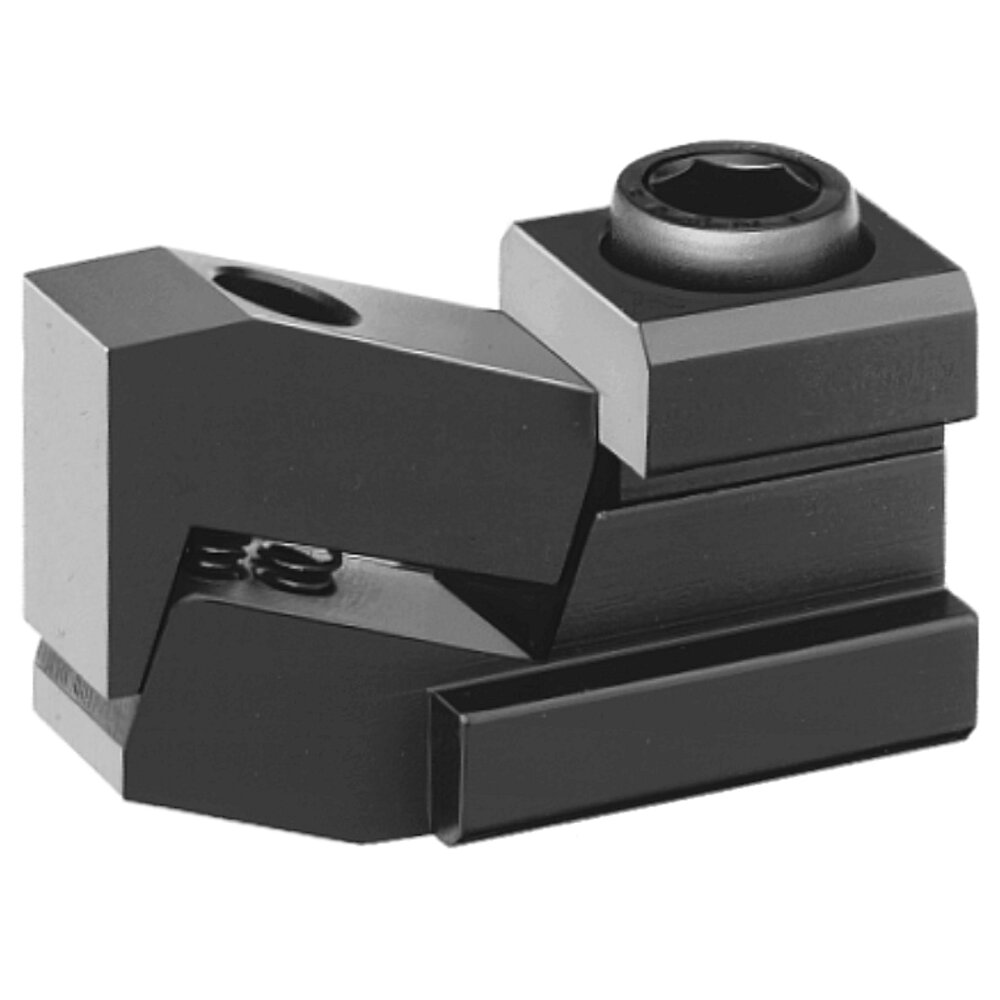

Плоский зажим, модель Mini-Bulle АМF 73114

Предзаказ

14 673,75 руб.

< > Купить

Описание:

Артикул: AMF 73114

Подробнее

Разновидности товаров:

Артикул	Слот	Ч, мин. [мм]	H макс. [мм]	b	C	H1	L	X	F1 [кН]	F2 [кН]	Масса [г]	Цена
73080	22	4,5	21,5	35	3,0	20	89	9	16	1,9	1740	23 400 руб.
73098	12	2,5	13,5	18	1,8	11	52	5	5,0	0,6	300	11 748,75 руб.
73106	14	1,5	13,5	22	1,8	11	55	5	5,5	0,7	380	13 162,50 руб.
73114	16	2,5	17,0	25	2,5	15	68	6	8,0	0,9	700	14 673,75 руб.
73122	18	1,5	16,0	28	2,5	15	71	6	9,0	1,0	830	15 600 руб.

Закаленное и вороненое покрытие из черной оксидной стали. В комплекте крепежные болты ISO 4762 (8.8) и шестигранная отвертка ISO 2936.
Упакованы в картонную коробку парами.

Применение:
Эти закаленные зажимы предназначены для обработки деталей с очень низкой толщиной. Клиновидные зажимы надежно прижимают заготовку к столу станка. Горизонтальные усилия компенсируются винтом, соответствующим размеру паза, который блокирует зажим, не повреждая стол.

Примечание:
Hmin./Hmax.: в зависимости от глубины паза в соответствии с DIN 650.
Зажимная деталь может быть отшлифована на X мм. Это позволяет достичь меньшей высоты зажима.
Усилия зажима F1 и F2 достигаются при оптимальной конструкции и использовании макс. момент затяжки крепежных болтов.
