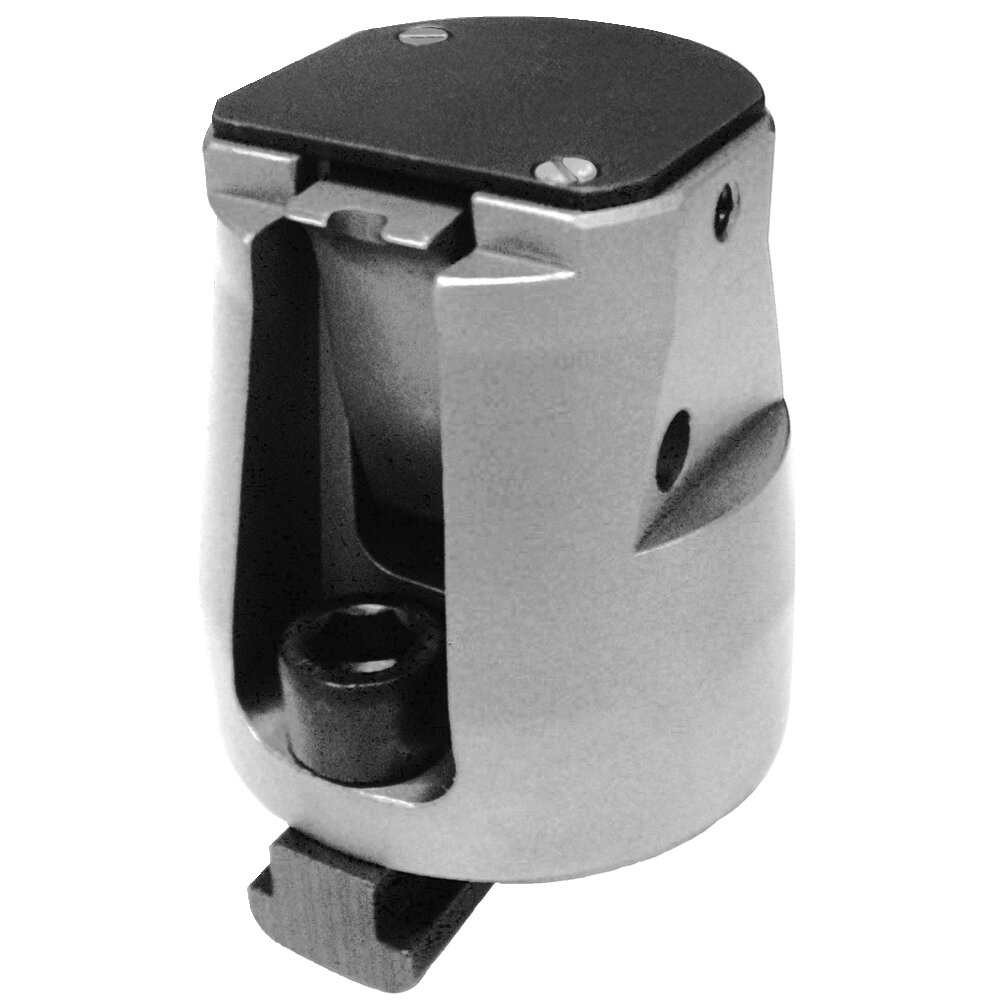

Кромочный зажим АМF 73890
Разновидности товаров:
В комплекте с монтажным комплектом. Крепится винтами класса прочности 10.9.
Применение:
Механический боковой зажим с прижимным эффектом может использоваться в качестве зажимного элемента и фиксатора. Перемещение регулировочного болта приводит к тому, что концы крюков зажимают заготовку. В то же время на контактной поверхности возникает эффект вытягивания. Установка бокового упора позволяет многократно зажимать заготовку. При использовании в сочетании с опорной плитой 6498FT боковой зажим также может быть установлен поперек паза стола. В сочетании с круглой опорной плитой № 6498FR - только вдоль паза стола.
Примечание:
Использование плоского скользящего блока № 6322A или № 6322B позволяет точно установить боковой зажим в паз стола станка.
Преимущество:
- компактные размеры
- заготовка надежно фиксируется за счет опускания.
- увеличенное натяжение пластины для создания отверстий и канавок
- боковое натяжение пластины для полной обработки поверхностей без контура столкновения
- боковая резьба позволяет закрепить упор
- может использоваться как в горизонтальном, так и в вертикальном положении
- сокращает время обработки и стоимость элементов инструмента
- разнообразие и вариативность применения.
По запросу:
Доступны специальные варианты исполнения (размер H ±0,01).
* Нет в наличии
Характеристики:
| Артикул | 73890 |
| Тип продукта | Кромочные зажимы |
| Прорезь [мм] | 14 |
Подходящие аксессуары:
| Название товара | Цена |
| Опорная плита с пазом АМF 73908 | 17 111,25 руб. |
| Опорная плита круглой формы АМF 73916 | 12 236,25 руб. |
