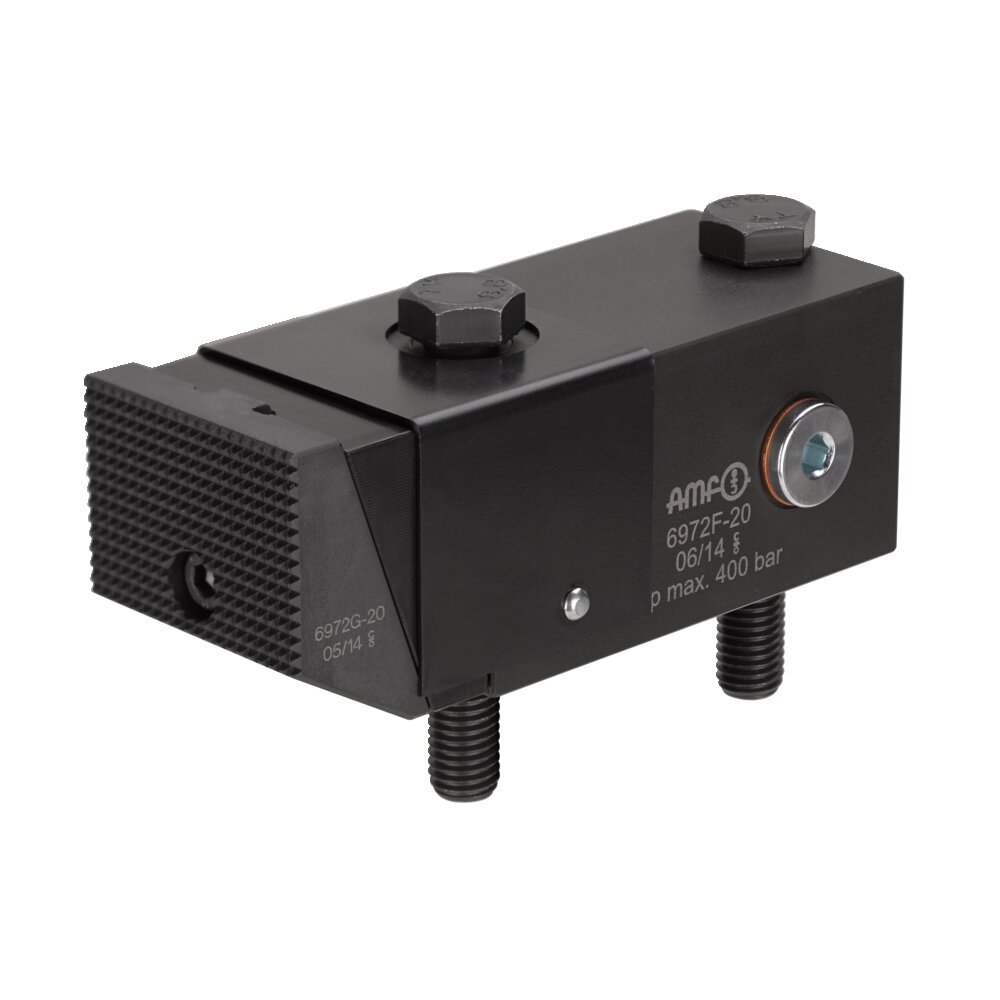

Выдвижной зажим, гидравлический АМF 66951
Разновидности товаров:
| Артикул | Артикул №. | Усилие зажима при давлении 400 бар [кН] | Длина хода H [мм] | Диаметр поршня. [мм] | Объем [см3] | Максимальная длина волны [Нм] | Минимальное усилие пружины [Н] | Масса [г] | Цена |
| 66951 | 6972F-05 | 4,5 | 5 | 12 | 0,57 | 21 | 60 | 670 | 0 руб. |
| 66969 | 6972F-20 | 20,0 | 8 | 25 | 4 | 72 | 160 | 2500 | 0 руб. |
| 66977 | 6972F-32 | 32,0 | 10 | 32 | 8 | 180 | 210 | 4700 | 0 руб. |
| 66985 | 6972F-50 | 50,0 | 12 | 40 | 15 | 350 | 340 | 8800 | 0 руб. |
| Артикул | ~А | C | F | G | H | диаметр N | O ±0,5 | P | Q | R | S | T | U | V | W | X | Z | Винт (2 штуки) | ØD +0,05 x глубина | ИЛИ-1 Номер заказа уплотнительного кольца. | Цена |
| 66951 | 100 | 30 | 30 | 2 | 5 | 8,5 | 39 | 53 | 3 | G1/8 | 59 | 38 | 22 | M5 | 6 | M3 | 13 | M8x45 | - | 156067 | 0 руб. |
| 66969 | 135 | 50 | 50 | 3 | 8 | 12,5 | 58 | 67 | 14 | G1/4 | 74 | 57 | 36 | M8 | 12 | M5 | 14 | M12x80 | 28,02 x 6 | 114405 | 0 руб. |
| 66977 | 149,5 | 65 | 65 | 3 | 10 | 16,5 | 63,5 | 72 | 17 | G1/4 | 83 | 62,5 | 47 | M10 | 16 | M5 | 17,5 | M16x100 | 32,02 x 6 | 114405 | 0 руб. |
| 66985 | 180 | 80 | 80 | 3 | 12 | 20,5 | 71 | 93 | 19 | G1/4 | 104 | 70 | 60 | M12 | 25 | M5 | 21 | M20x120 | 40,02 x 8 | 114405 | 0 руб. |
возвратная пружина одинарного действия,
максимальное рабочее давление 400 бар,
минута. рабочее давление 40 бар.
Конструкция:
Корпус цилиндра из закаленной полированной стали. Корпус поршня закален и отшлифован. Сменные зажимы. Стандартное исполнение с зазубренными и закаленными губками. В комплекте 2 крепежных винта ISO, встроенная возвратная пружина. Все масляные каналы герметизированы. Подача масла осуществляется через резьбовое соединение или масляный канал в корпусе приспособления.
Применение:
Выдвижные зажимы используются в тех случаях, когда зажим возможен только в боковом направлении и заготовка, тем не менее, должна прочно удерживаться на столе станка. Гидравлический принцип работы обеспечивает высокие усилия прижима и вытягивания. Крепление осуществляется двумя болтами сверху или четырьмя болтами снизу.
Особенности:
Горизонтальное и вертикальное перемещение не зависят друг от друга (без фиксирующего соединения), что обеспечивает настоящий эффект опускания. Зажимная губка не поднимается, поскольку зажимной болт находится непосредственно за губкой. Подходит для встраивания в крепежные элементы. Новая конструкция кулачкового соединения с резиновым буфером обеспечивает скольжение без люфта.
Примечание:
Максимальный ход опускания губки не должен превышать размерности G. Не затягивайте крепежные винты слишком сильно! Наблюдайте за макс. момент затяжки Md. Масляный канал может быть герметизирован снизу.
Возможность подключения масла с двух сторон и снизу масляного канала обеспечивает высокую вариабельность. Губка и гидравлический поршень соединены шарниром для предотвращения воздействия изгибающих усилий на поршень, что увеличивает срок службы элемента.
Усилие вытягивания = приблизительно 1/3 от применяемого усилия зажима
Отверстие ØD можно использовать для дополнительной поддержки или позиционирования.
Характеристики:
| Артикул | 66951 |
| Тип продукта | Выдвижной зажим |
| Максимальное усилие зажима [кН] | 4.5 |
| Максимальное рабочее давление [бар] | 400 |
| Тип приведения в действие | Однократное действие |
| Ход [мм] | 5 |
