Выдвижной зажим, гидравлический АМF 320168

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 320168

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Усилие зажима при 400 бар, Sp [кН]	Усилие зажима при давлении 400 бар, Ло [кН]	Длина хода H [мм]	Диаметр поршня. [мм]	Объем Sp [см3]	Том. Lo [см3]	Максимальная длина волны [Нм]	Масса [г]	Цена
320150	6972D-12	12	4,5	8	20	2,5	0,9	17	1500	0 руб.
320168	6972D-20	20	9,6	10	25	4,9	2,5	25	2900	0 руб.
320614	6972D-32	32	12,5	12	32	9,7	4,0	46	4900	0 руб.

Артикул	~А	C	E	F	G	H	O ±0,5	P	Q	R	S	T	U ±0,1	диаметр V	W	X	Z	Винт (4 штуки)	ИЛИ-1 Номер заказа уплотнительного кольца.	Цена
320150	122	40	12,50	40	2	8	40,5	36,5	8,5	G1/8	45	39,5	30	6,2	7,0	M5	24,0	M6x50	114405	0 руб.
320168	156	50	15,25	50	3	10	56,5	39,5	14,0	G1/4	60	55,5	37	8,2	8,5	M5	24,3	M8x60	114405	0 руб.
320614	167	65	15,25	65	3	12	64,0	42,8	17,0	G1/4	60	63,0	48	10,2	10,5	M5	27,5	M10x75	114405	0 руб.

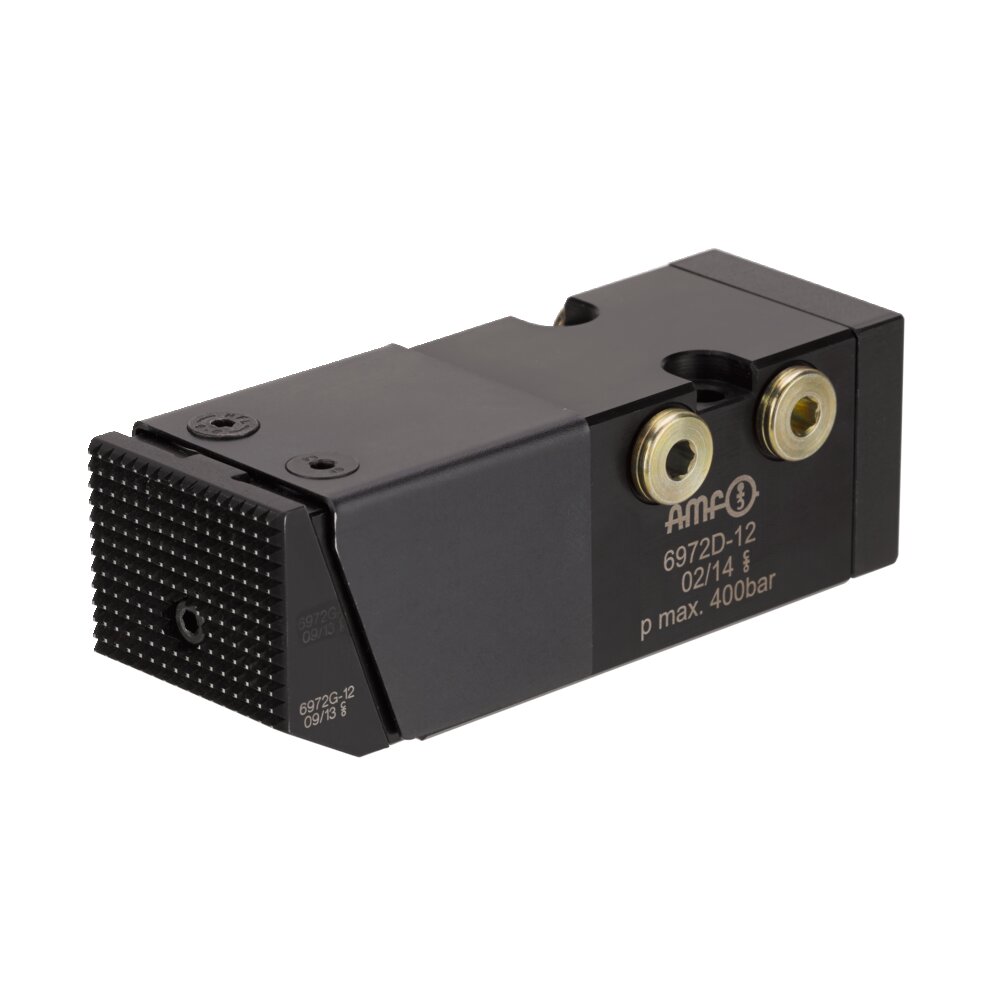

Выдвижной зажим, гидравлический
двойного действия,
максимальное рабочее давление 400 бар.Дизайн:
Корпус цилиндра из закаленной полированной стали. Корпус поршня закален и отшлифован. Сменные зажимы. Стандартное исполнение с зубчатыми и закаленными зажимами. В комплекте с 4 крепежными винтами ISO, уплотнительным кольцом и масляными заглушками, средством для удаления частиц на зажимном болте. Подача масла осуществляется через резьбовое соединение или масляный канал в корпусе устройства.
Приложение:
Прижимные зажимы используются в тех случаях, когда зажим возможен только в боковом направлении и заготовка, тем не менее, должна прочно удерживаться на корпусе приспособления. Гидравлический принцип действия обеспечивает большие усилия прижима и вытягивания. Этот зажим можно использовать на корпусах приспособлений с коллекторной системой подачи масла. Крепление облегчается сверху четырьмя винтами.
Особенности:
Быстрое и безопасное возвратное движение, не зависящее от длины линии или количества элементов в цепи. Независимое горизонтальное и вертикальное перемещение (без блокировки соединения), обеспечивающее истинный эффект опускания. Подъем зажимной губки предотвращается благодаря расположению зажимного болта непосредственно за губкой. Подходит для установки в крепежные элементы. Новая конструкция зажимного соединения с резиновым буфером обеспечивает скольжение без люфта.
Примечание:
Максимальный ход опускания губки не должен превышать размерности G. Не затягивайте крепежные детали слишком сильно! Не допускайте превышения максимально допустимого момента затяжки. Нижний масляный канал закрывается уплотнительной шайбой и болтом ISO 4762 - M 5x10. Минимальное рабочее давление составляет 40 бар.
Высокая гибкость благодаря маслосъемному соединению с двух сторон и нижнему масляному каналу. Зажимная губка и гидравлический поршень соединены шарниром, предотвращающим воздействие изгибающих усилий на поршень, что увеличивает срок службы элемента. Усилие нажатия составляет приблизительно 1/3 от соответствующего усилия зажима.
Sp = зажимать, Lo = разжимать

Характеристики:

Артикул	320168
Тип продукта	Выдвижной зажим
Максимальное усилие зажима [кН]	20
Максимальное рабочее давление [бар]	400
Тип приведения в действие	Двойное действие
Ход [мм]	10

Подходящие аксессуары:

Название товара	Цена
Зажимные губки с зазубренными краями АМF 67165	0 руб.
Зажимные губки, мягкие АМF 67173	0 руб.
Зажимные губки с зажимной кромкой АМF 67181	0 руб.
Ввинчиваемый фланец АМF 69328	0 руб.
Сформируйте уплотнительное кольцо Cu АМF 69815	0 руб.
Шланг высокого давления АМF 174177	0 руб.
