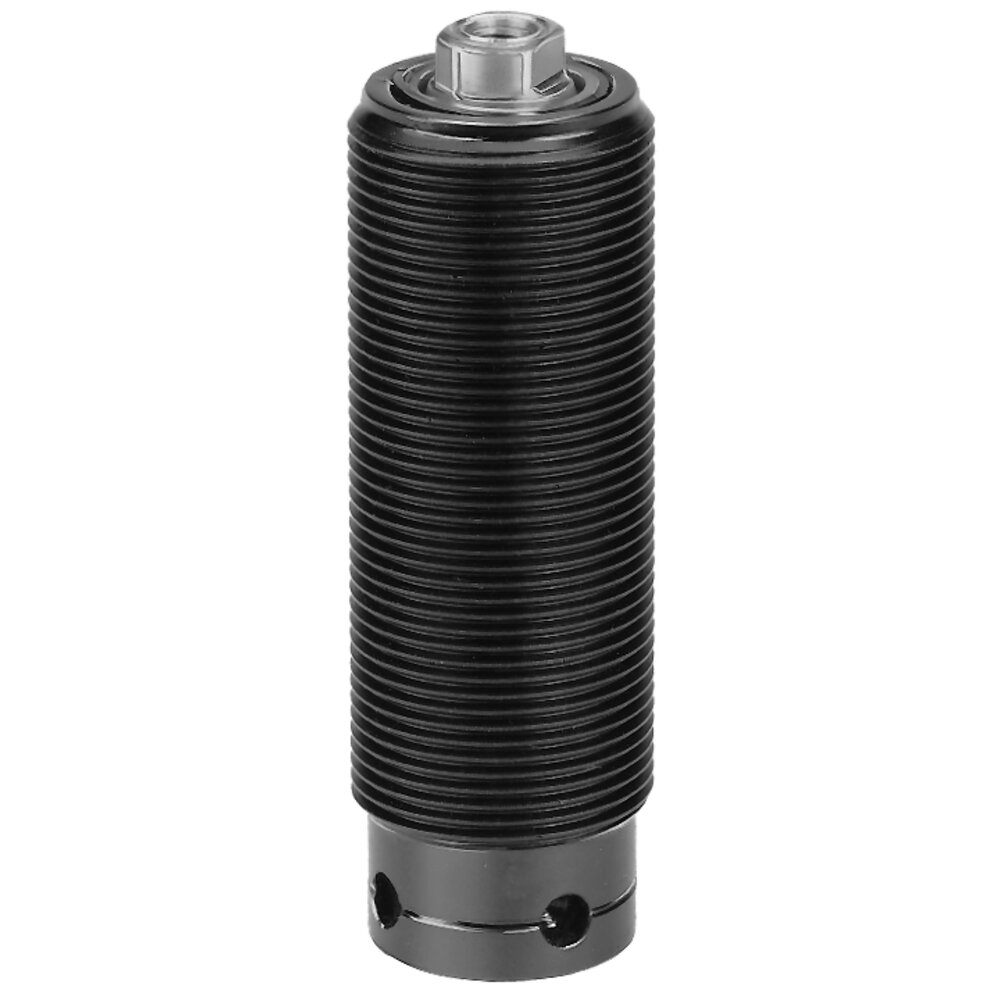

Встроенный цилиндр АМF 67801
Разновидности товаров:
| Артикул | Артикул №. | Усилие нажатия при 100 бар [кН] | Усилие нажатия при давлении 350 бар [кН] | Ход C [мм] | Объем [см3] | Площадь поршня [см2] | Масса [г] | Цена |
| 67801 | 6925-10-2 | 2,88 | 10,1 | 19,0 | 5,5 | 2,9 | 210 | 0 руб. |
| 67827 | 6925-10-3 | 2,88 | 10,1 | 32,0 | 9,2 | 2,9 | 254 | 0 руб. |
| 67975 | 6925-04-1 | 1,25 | 4,4 | 9,5 | 1,2 | 1,3 | 73 | 0 руб. |
| 67991 | 6925-04-2 | 1,25 | 4,4 | 19,0 | 2,5 | 1,3 | 91 | 0 руб. |
| 68015 | 6925-04-3 | 1,25 | 4,4 | 32,0 | 4,1 | 1,3 | 118 | 0 руб. |
| 68031 | 6925-10-1 | 2,88 | 10,1 | 6,5 | 1,8 | 2,9 | 200 | 0 руб. |
| Артикул | A | b | D | диаметр. E | диаметр. F | G | J x глубина | k | L | N | sw | SW1 | Цена |
| 67801 | 7 | 69 | 12,5 | 24,5 | 12,5 | M28x1,5 | M6x11 | 48 | 6,5 | 5,5 | 11 | 24 | 0 руб. |
| 67827 | 5,5 | 86 | 12,5 | 24,5 | 12,5 | M28x1,5 | M6x11 | 67 | 6,5 | 5,5 | 11 | 24 | 0 руб. |
| 67975 | 2 | 51 | 6,5 | - | 6,5 | M20x1,5 | - | - | - | - | 16 | - | 0 руб. |
| 67991 | 2 | 67 | 6,5 | - | 6,5 | M20x1,5 | - | - | - | - | 16 | - | 0 руб. |
| 68015 | 2 | 83,5 | 6,5 | - | 6,5 | M20x1,5 | - | - | - | - | 16 | - | 0 руб. |
| 68031 | 7 | 56 | 12,5 | 24,5 | 12,5 | M28x1,5 | M6x11 | 35,5 | 6,5 | 5,5 | 11 | 24 | 0 руб. |
Одинарного действия, с возвратной пружиной,
максимальное рабочее давление 350 бар.
Конструкция:
Корпус цилиндра изготовлен из стали, закаленной и полированной. Корпус поршня и штока поршня закален и отшлифован. Шток поршня с внутренней резьбой. Стеклоочиститель на штоке поршня. Корпус цилиндра с тонкой метрической резьбой для контргайки по DIN 70852. Возвратная пружина из нержавеющей стали. Подача масла осуществляется через резьбовое отверстие.
Применение:
Подходит для преобразования механических приспособлений в гидравлические. Встроенный цилиндр легко монтируется и регулируется на стенках крепежа с помощью гаек с канавками. Универсальный цилиндр для зажима, проталкивания, фиксации и клепки.
Особенности:
Метрическая резьба, проходящая по всей длине цилиндра, позволяет с помощью двух фланцевых гаек DIN 70852 производить регулировку по длине в широком диапазоне. Резьба на конце штока поршня позволяет использовать отдельные контактные болты.
Характеристики:
| Артикул | 67801 |
| Максимальное усилие зажима [кН] | 10.1 |
| Максимальное рабочее давление [бар] | 350 |
| Тип приведения в действие | Однократное действие |
| Ход [мм] | 19 |
Подходящие аксессуары:
| Название товара | Цена |
| Фланцевая гайка АМF 63784 | 0 руб. |
| Ввинчиваемый фланец АМF 69302 | 0 руб. |
| Сформируйте уплотнительное кольцо Cu АМF 69823 | 0 руб. |
| Шланг высокого давления АМF 174177 | 0 руб. |
| Быстроразъемная муфта АМF 69021 | 0 руб. |
| Шланг высокого давления с переплетением из стальной проволоки АМF 68551 | 0 руб. |
