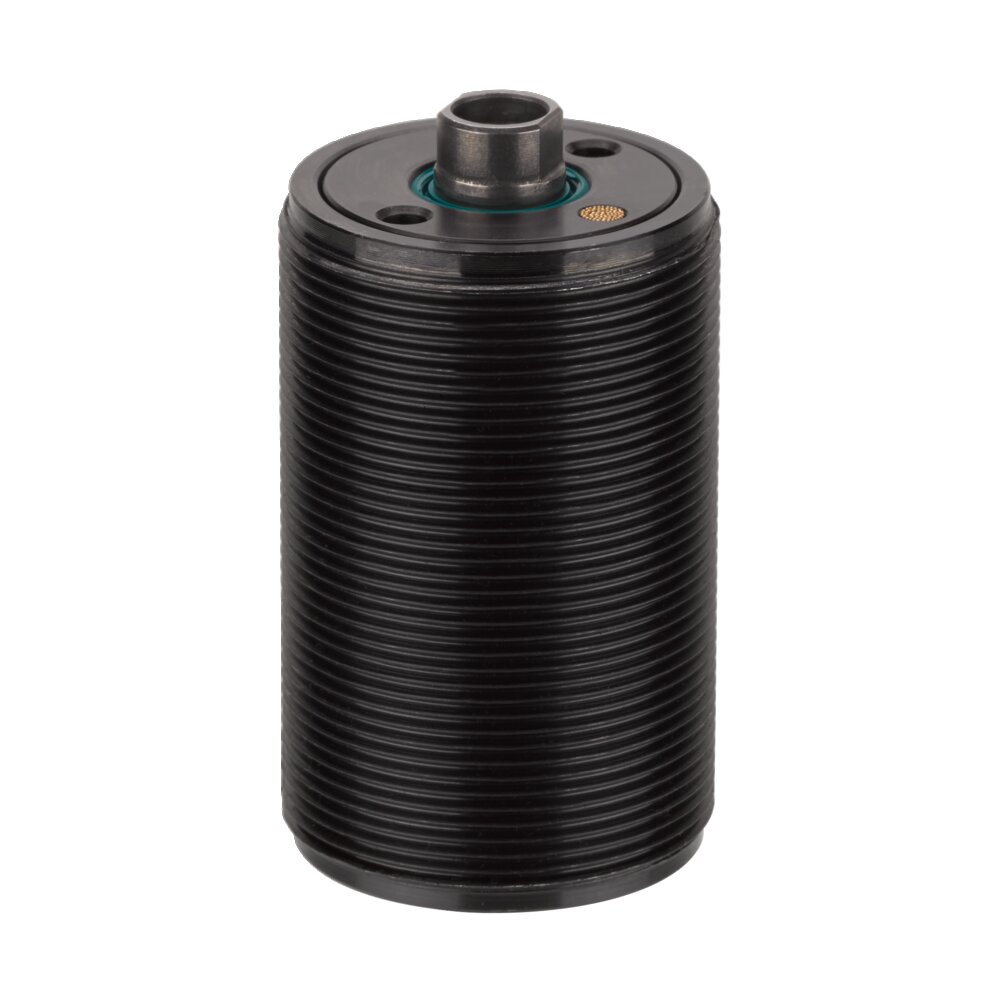

Встроенный цилиндр АМF 63180
Разновидности товаров:
| Артикул | Артикул №. | Усилие нажатия при 100 бар [кН] | Усилие нажатия при давлении 400 бар [кН] | Длина хода H [мм] | Объем [см3] | Диаметр поршня. [мм] | Площадь поршня [см2] | Минимальное усилие пружины [Н] | Масса [г] | Цена |
| 63024 | 6924-05 | 1,1 | 4,5 | 6 | 0,66 | 12 | 1,1 | 45 | 300 | 0 руб. |
| 63099 | 6924-08 | 2,0 | 8,0 | 6 | 1,20 | 16 | 2,0 | 60 | 270 | 0 руб. |
| 63115 | 6924-12 | 3,0 | 12,0 | 8 | 2,50 | 20 | 3,1 | 95 | 480 | 0 руб. |
| 63131 | 6924-20 | 5,0 | 20,0 | 8 | 4,00 | 25 | 4,9 | 205 | 500 | 0 руб. |
| 63156 | 6924-50 | 12,5 | 50,0 | 12 | 15,00 | 40 | 12,5 | 400 | 1450 | 0 руб. |
| 63164 | 6924-32 | 8,0 | 32,0 | 10 | 8,00 | 32 | 8,0 | 340 | 850 | 0 руб. |
| 63180 | 6924-70 | 17,5 | 70,0 | 15 | 27,00 | 48 | 18,0 | 650 | 2050 | 0 руб. |
| Артикул | A | диаметр D | диаметр. E | F | G | K x глубина | L | S | R | Цена |
| 63024 | 50,0 | 4 | 8 | 20 | M30x1,5 | M4x10 | 56,0 | 6 | G1/8 | 0 руб. |
| 63099 | 46,5 | 4 | 10 | 20 | M32x1,5 | M5x12 | 52,5 | 8 | G1/8 | 0 руб. |
| 63115 | 59,0 | 5 | 12 | 28 | M38x1,5 | M6x14 | 65,5 | 9 | G1/4 | 0 руб. |
| 63131 | 63,5 | 4 | 12 | 25 | M40x1,5 | M8x20 | 70,5 | 10 | G1/4 | 0 руб. |
| 63156 | 80,0 | 5 | 20 | 35 | M60x1,5 | M12x28 | 89,0 | 17 | G1/4 | 0 руб. |
| 63164 | 72,0 | 4 | 16 | 30 | M48x1,5 | M10x25 | 81,0 | 13 | G1/4 | 0 руб. |
| 63180 | 93,0 | 6 | 25 | 44 | M70x1,5 | M16x35 | 105,0 | 22 | G1/4 | 0 руб. |
возвратная пружина одностороннего действия,
максимальное рабочее давление 400 бар.
Конструкция:
Цилиндр из полированной стали. Корпус поршня и штока закален и отшлифован. Встроенная возвратная пружина, уплотнитель из спеченной бронзы. Стеклоочиститель на штоке поршня. Корпус цилиндра с тонкой метрической резьбой для контргайки по DIN 70852. Подача масла осуществляется через резьбовое отверстие.
Применение:
Подходит для преобразования механических зажимных устройств в гидравлические. Встроенный цилиндр вставляется в сквозные отверстия и завинчивается с обоих концов гайками с канавками. Универсальный зажимной элемент для зажима, проталкивания, прессования, клепки и штамповки.
Особенности:
Метрическая резьба, проходящая по всей длине цилиндра, с помощью двух фланцевых гаек DIN 70852 обеспечивает регулировку по длине в широком диапазоне и быстрое позиционирование в требуемом положении с помощью двух фланцевых гаек. Быстрое крепление крепежных элементов и упорных деталей к резьбе поршня.
Примечание:
Для цилиндров одностороннего действия существует риск засасывания охлаждающей жидкости при обратном ходе поршня. В этом случае цилиндр должен быть защищен от прямого воздействия охлаждающей жидкости. Необходимо защитить встроенный воздухозаборник из агломератного металла.
Характеристики:
| Артикул | 63180 |
| Максимальное усилие зажима [кН] | 70 |
| Максимальное рабочее давление [бар] | 400 |
| Тип приведения в действие | Однократное действие |
| Ход [мм] | 15 |
Подходящие аксессуары:
| Название товара | Цена |
| Фланцевая гайка АМF 63917 | 0 руб. |
| Ввинчиваемый фитинг, прямой, для тяжелых условий эксплуатации АМF 175323 | 0 руб. |
| Фитинг для переборки, прямой, сверхпрочный АМF 131631 | 0 руб. |
