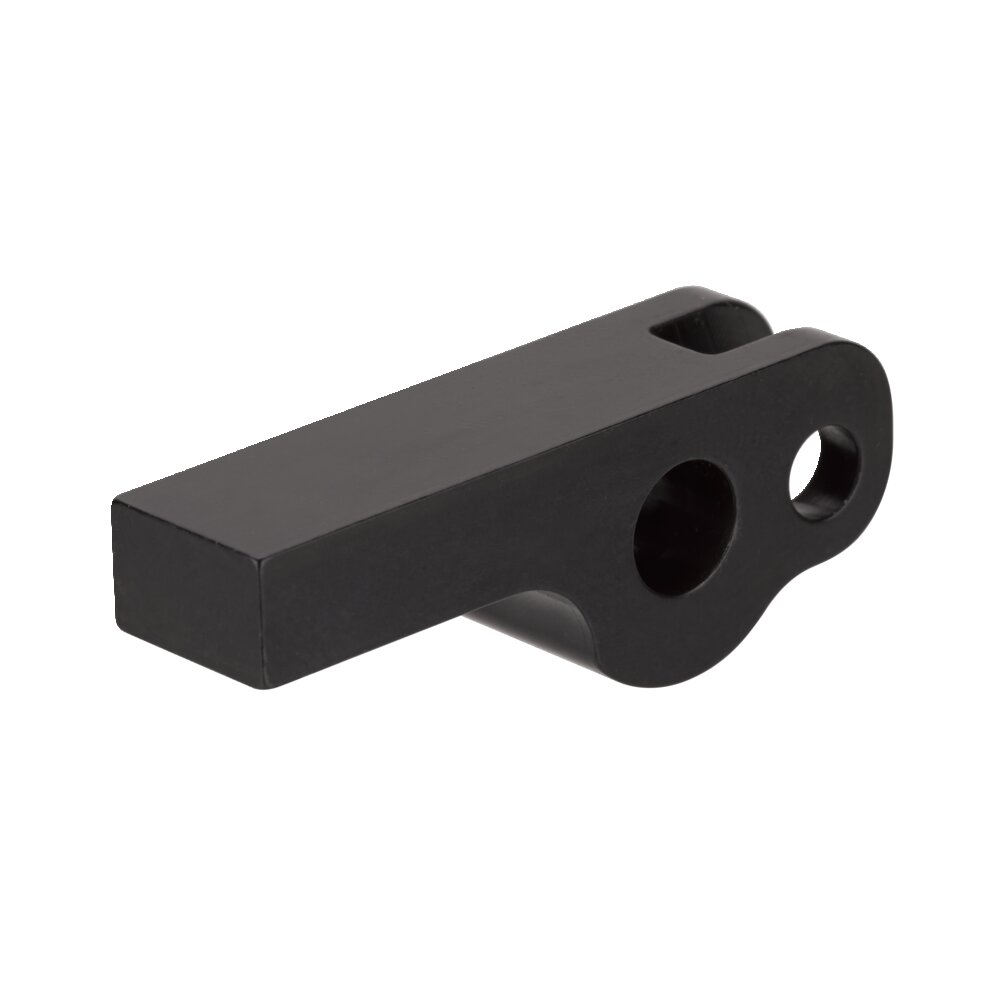

Зажимной рычаг, заготовка АМF 326348
Разновидности товаров:
| Артикул | Артикул №. | b | C | диаметр D | диаметр. E | k | L | N | N1 | P | R1 | Масса [г] | Цена |
| 326256 | 6958DR-16-04 | 12 | 32 | 8 | 6 | 8 | 50 | 20,0 | 5,0 | 12 | 5,0 | 42 | 0 руб. |
| 326348 | 6958DR-20-04 | 14 | 40 | 10 | 7 | 10 | 61 | 23,5 | 7,5 | 16 | 7,5 | 86 | 0 руб. |
| 326439 | 6958DR-25-04 | 17 | 50 | 12 | 9 | 11 | 75 | 31,5 | 7,5 | 20 | 7,5 | 140 | 0 руб. |
| 327577 | 6958DR-32-04 | 20 | 58 | 15 | 11 | 13 | 88 | 36,0 | 8,0 | 26 | 8,0 | 258 | 0 руб. |
| 553429 | 6958DR-12-04 | 10 | 26 | 6 | 4 | 7 | 40 | 16 | 3,6 | 10 | 4,0 | 25 | 0 руб. |
Конструкция:
Закаленная, отпущенная и полированная сталь.
Применение:
Для вертикальных зажимов 6958DU и 6958DT.
Примечание:
Необходимо всегда соблюдать давление зажима, рычаг, объем потока и вес зажимного рычага.
Формула для определения усилия зажима F1:
Усилие зажима = F1 [кН], усилие поршня = F5 [кН], рычаг управления = B [мм], рычаг нагрузки = C [мм]
F1 = F5 x B / C
Характеристики:
| Артикул | 326348 |
| Тип продукта | Зажимной рычаг |
| Максимальное рабочее давление [бар] | 250 |
Подходящие аксессуары:
| Название товара | Цена |
| Вертикальный зажим АМF 326314 | 0 руб. |
| Вертикальный зажим АМF 326298 | 0 руб. |
