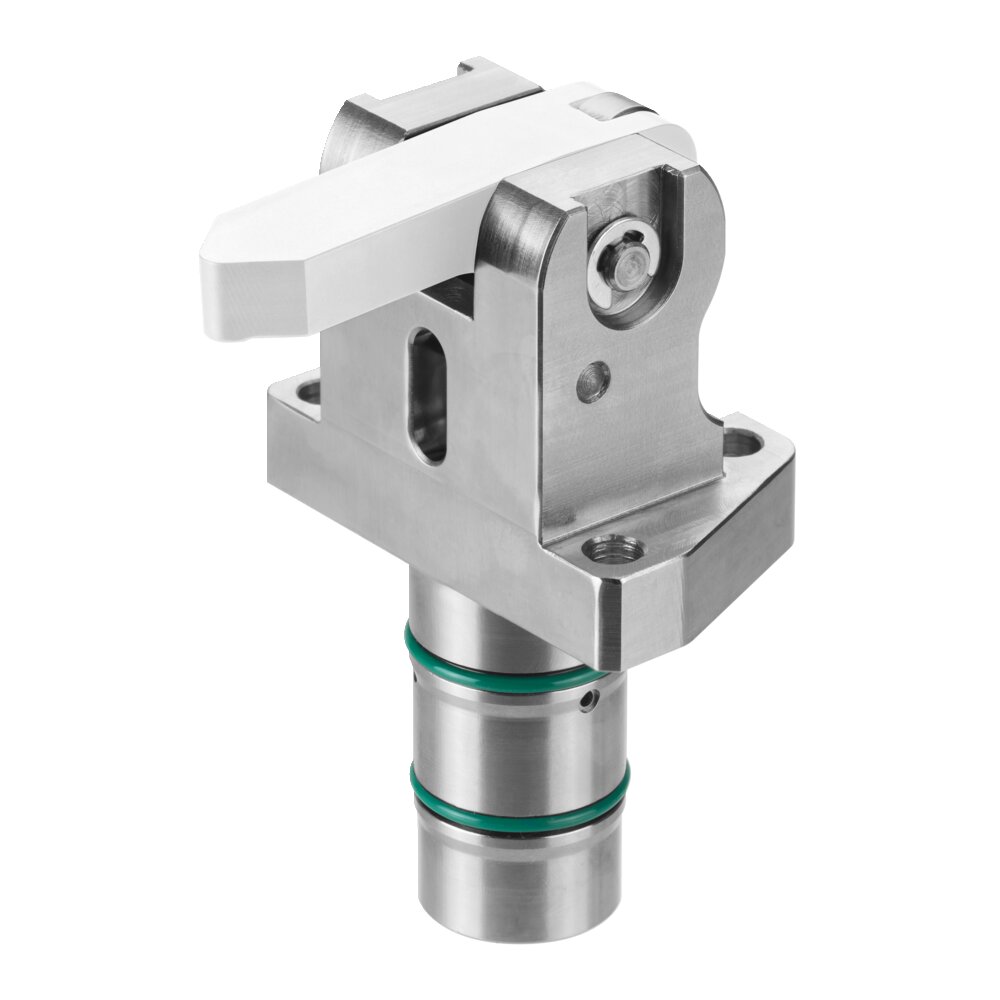

Вертикальный зажим, конструкция фланца АМF 570465

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 570465

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Усилие поршня при 100 бар [кН]	Усилие поршня при давлении 250 бар	Объем Sp [см3]	Том. Lo [см3]	Диаметр поршня. [мм]	Эффективная площадь поршня Sp [см2]	Эффективная площадь поршня Lo [см2]	Масса [г]	Цена
570465	6958EFT-20	3,1	7,8	6,6	2,3	20	3,1	1,10	561	0 руб.
570466	6958EFT-30	7,0	17,5	22,6	7,8	30	7,0	2,54	1734	0 руб.

Артикул	диаметр B f6	диаметр C f6	диаметр D	ØG1	Н2	Н3	Н4	H5	k	L	L2	N	P	S	T	U	V	W	Z	диаметр A1 H7	диаметр B1 H7	диаметр C1 H7	максимальный диаметр D1	минимум E1	макс. F1	G x глубина	H1	H +0,2	L1	мин. М1	макс. N1	ИЛИ-1 Номер заказа уплотнительного кольца.	OR-2O-Номер заказа на кольцо.	Цена
570465	25	26	24	6,6	51,8	41,8	46,2	98	10	27,9	20	40	16	52	28	26	64	13,9	11,9	6,02	25	26	8	45,2	47,2	M6 x 12	25	46,2	12	19,0	21,0	554575	554576	0 руб.
570466	37	38	36	9,0	77,0	62,0	69,0	146	15	41,8	29	56	24	72	40	37	88	20,8	19,0	8,02	37	38	10	68,0	70,0	M8 x 18	35	69,0	16	27,5	29,5	554577	554578	0 руб.

Устройство двойного действия,
максимальное рабочее давление 250 бар,
минута. рабочее давление 15 бар.

Конструкция:
Корпус из стали. Внешняя поверхность никелирована. Зажимной рычаг в комплект не входит. Один цилиндрический штифт для точной регулировки прилагается отдельно. Подача масла осуществляется через масляный канал в корпусе приспособления. Винты в соответствии с ISO 4762, класс прочности 12.9, слегка смазаны маслом, входят в комплект поставки.

Применение:
Вертикальный зажим особенно подходит для зажимных приспособлений, в которых масло подается по трубопроводам, просверленным в корпусе приспособления.

Особенности:
Может быть установлен близко к обрабатываемой детали. Зажимной рычаг открывается на 90°, что облегчает загрузку или извлечение заготовок вручную или с помощью роботов.

Примечание:
Скосы для установки уплотнений не должны иметь резких переходов. Перед установкой смажьте корпус. Соответствующий зажимной рычаг, см. 6958E-XX-00-0X, 6958E-XX-00.

По запросу:
Для версии с пневматическим контролем также можно запросить, открыт или закрыт зажимной рычаг. Версии с пневматическим контролем доступны по запросу.

Sp = Зажим, Lo = Разжим

Характеристики:

Артикул	570465
Тип продукта	Вертикальный зажим
Максимальное рабочее давление [бар]	250
Максимальное усилие на поршне [кН]	7.8
Тип приведения в действие	Двойное действие
