Блок для поверхностного монтажа АМF 323089

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 323089

Подробнее

Разновидности товаров:

Артикул	Артикул №.	A	А1	А2	b	В1	C	С1	диаметр. d1	L	ИЛИ-1 Номер заказа уплотнительного кольца.	Масса [г]	Цена
323089	6958AT-16-10-01	62	29	51	33	22	17,0	11,5	6,5	50	321646	161	0 руб.
323105	6958AT-20-10-01	72	33	59	40	27	20,5	14,0	8,5	57	321646	263	0 руб.
323121	6958AT-25-10-01	87	39	71	51	35	27,0	19,0	10,5	60	321646	437	0 руб.
323147	6958AT-32-10-01	102	48	84	58	40	31,0	22,0	12,5	82	321646	756	0 руб.

с уплотнительным кольцом и резьбовым соединением.

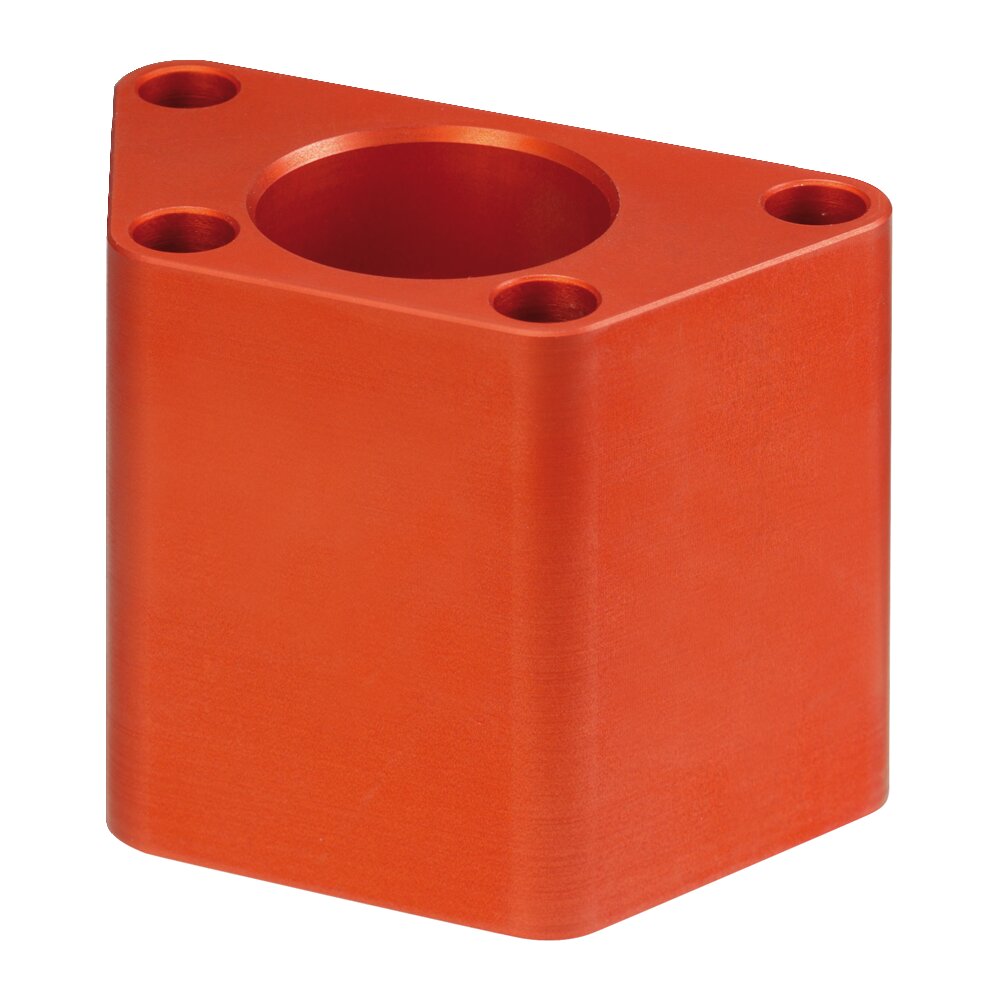

Конструкция:
Изготовлен из алюминия, анодированного красным.
В комплект поставки входит уплотнительное кольцо диаметром 9x2 мм, резьбовые заглушки и крепежные винты.

Применение:
Установленный на поверхности блок с уплотнительным кольцом снизу и резьбовым соединением может быть встроен в приспособление в качестве переходника через канал управления без ограничений для цилиндрической части вертикального зажима или в тех случаях, когда подача управляющего масла к вертикальному зажиму должна осуществляться по внешним линиям.

Примечание:
Поверхность фланца на креплении должна быть ровной, а в области уплотнительной поверхности уплотнительного кольца должна быть Rz 6.3. Другие размеры доступны по запросу.
