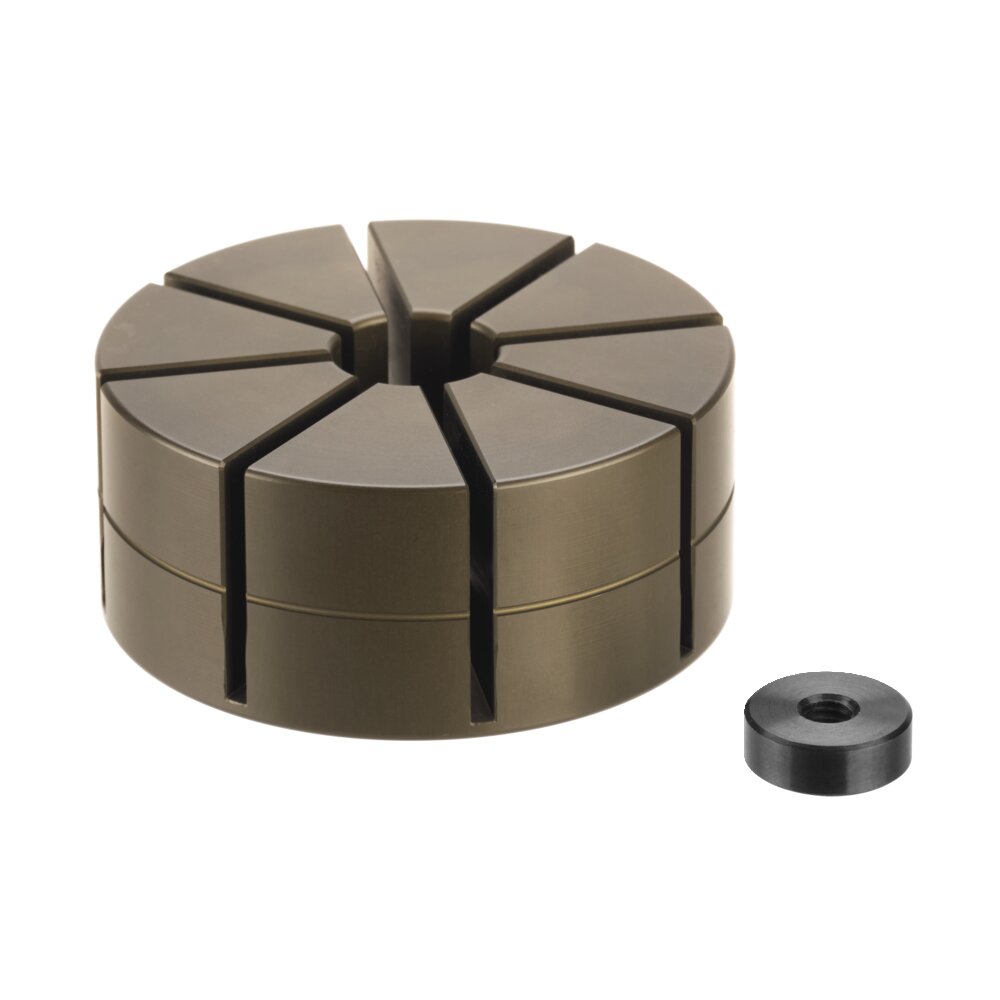

Наружный зажим для крепления цанги АМF 567123
Разновидности товаров:
Цанговое крепление изготовлено из высокопрочного алюминия, покрытого твердым анодированием, или полиамида. С фиксатором из закаленной стали, полированной.
Конструкция:
Цанговое крепление всегда поставляется с фиксатором.
Применение:
Цанговое крепление крепится с помощью крепежного комплекта 6375BA (соблюдайте требования по крутящему моменту) к основанию 6375M. Для фиксации контура заготовки цанговое крепление должно быть закреплено стопорным болтом. Затем контур заготовки фрезеруется в цанговом приспособлении с минимальной глубиной зажима 2 мм. Затем стопорный болт снимается, и заготовка может быть зажата. Цанговое приспособление может быть фрезеровано на высоту H1, что позволяет создавать новые контуры заготовки. Максимальный диаметр заготовки указан в таблице как D1.
Примечание:
Цанговое крепление всегда должно быть закреплено заготовкой или стопорным болтом. Для устранения вертикального зазора между цанговым креплением и базовым элементом необходимо слегка подтянуть зажимную шпильку после установки заготовки.
Преимущество:
- Зажим хрупких и тонкостенных деталей
- Зажим произвольной формы.
- Заготовка зажимается без перекосов благодаря равномерному по радиусу приложенному к ней усилию зажима
- Возможна многократная установка различных контуров заготовки
Характеристики:
| Артикул | 567123 |
| Режим работы | Механический |
| Особые характеристики | Наружный зажим |
Подходящие аксессуары:
| Название товара | Цена |
| Механическая цанга - базовый элемент АМF 567121 | 0 руб. |
| Крепежный комплект для крепления цанги с наружным зажимом АМF 567127 | 0 руб. |
