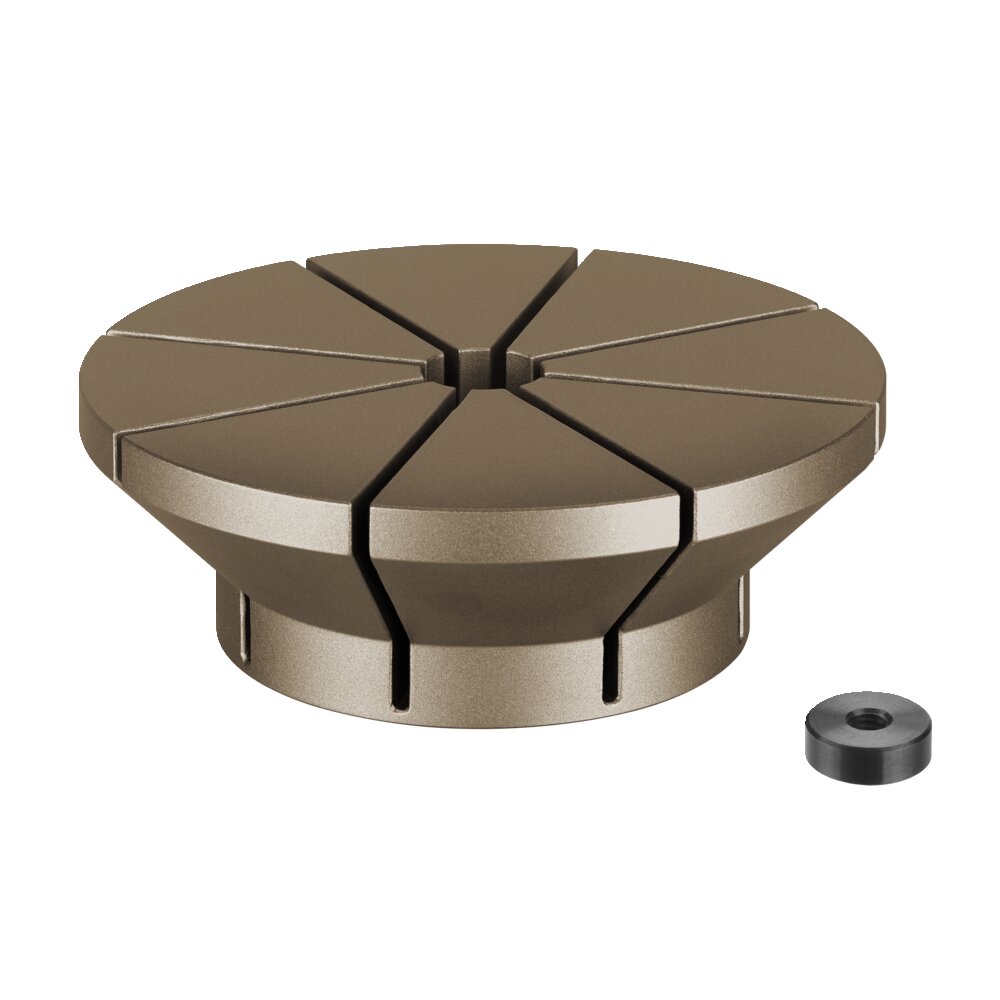

Наружный зажим для крепления цанги АМF 428656

Цанговое крепление изготовлено из высокопрочного алюминия, покрытого твердым анодированием.
С фиксатором из закаленной стали, полированной.

Конструкция:
Цанговое крепление всегда поставляется с фиксатором.

Применение:
Цанговое крепление крепится с помощью крепежного комплекта 6375BA (соблюдайте требования по крутящему моменту) к основанию 6375M. Для фиксации контура заготовки цанговое крепление должно быть закреплено стопорным болтом. Затем контур заготовки фрезеруется в цанговом приспособлении с минимальной глубиной зажима 2 мм. Затем стопорный болт снимается, и заготовка может быть зажата. Цанговое приспособление можно фрезеровать до высоты H1, что позволяет создавать новые контуры заготовки. Максимальный диаметр заготовки указан в таблице как D1.

Примечание:
Цанговое крепление всегда должно быть закреплено заготовкой или стопорным болтом. Для устранения вертикального зазора между цанговым креплением и базовым элементом необходимо слегка подтянуть зажимную шпильку после установки заготовки.

Преимущество:
- Зажим хрупких и тонкостенных деталей
- Зажим произвольной формы.
- Заготовка зажимается без перекосов благодаря равномерному по радиусу приложенному к ней усилию зажима
- Возможна многократная установка различных контуров заготовки
