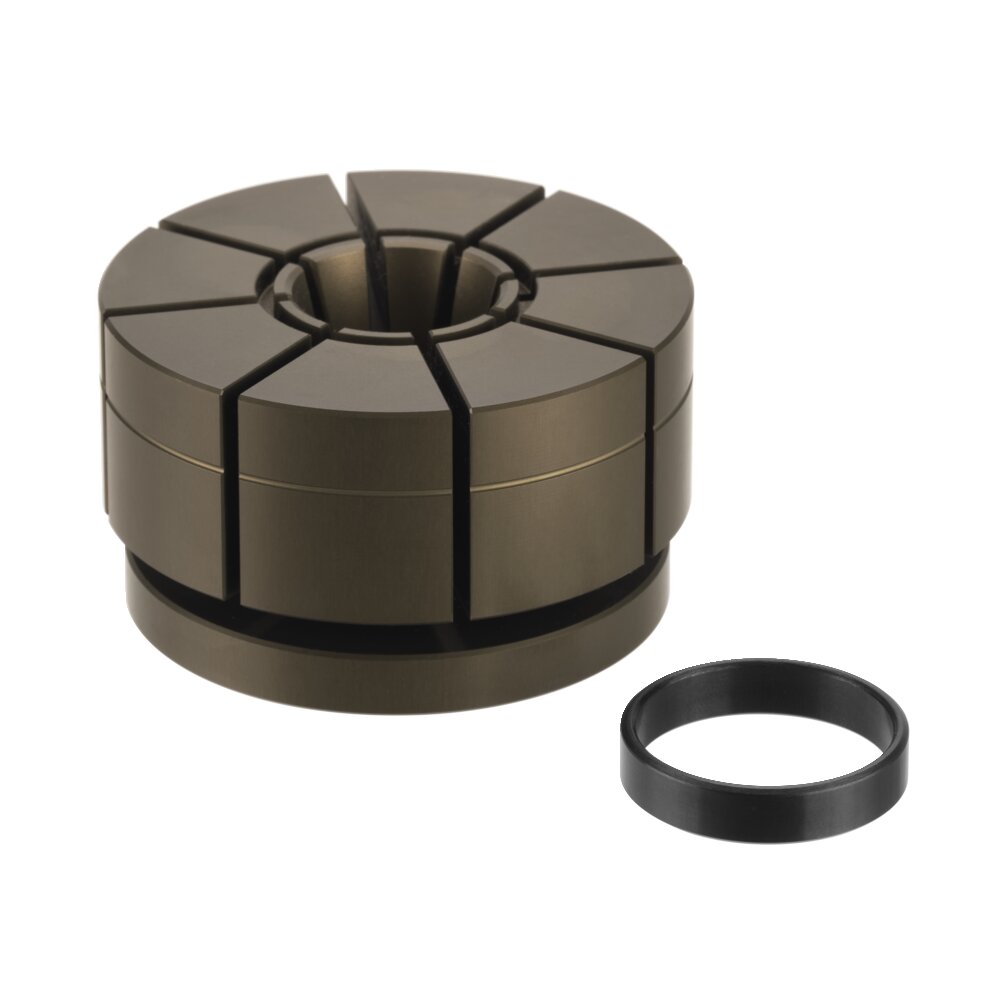

Крепление цанги внутри зажима АМF 567126
Разновидности товаров:
Цанговая насадка изготовлена из высокопрочного алюминия, покрытого твердым анодированием. Со стопорным кольцом из закаленной стали, полированной.
Конструкция:
Цанговые насадки всегда поставляются со стопорным кольцом.
Применение:
Цанговое крепление крепится с помощью крепежного комплекта 6375BI (соблюдайте требования по крутящему моменту) к основанию 6375M. Для фиксации контура заготовки цанговое крепление должно быть зафиксировано стопорным кольцом. Затем контур заготовки фрезеруется в цанговом приспособлении с минимальной глубиной зажима 10 мм. Затем стопорное кольцо снимается, и заготовка может быть зажата. Для закрепления новых контуров заготовки цанговая насадка может быть отфрезерована до диаметра (D1).
Примечание:
Цанговая насадка всегда должна быть зажата заготовкой или стопорным кольцом. Для устранения вертикального зазора между цанговым креплением и базовым элементом необходимо слегка подтянуть зажимную шпильку после установки заготовки.
Преимущество:
- Зажим глухих и сквозных отверстий.
- Зажим тонких и тонкостенных заготовок
- Заготовка зажимается без перекосов благодаря равномерному по радиусу приложенному к ней усилию зажима
- Возможна многократная установка различных контуров заготовки
Характеристики:
| Артикул | 567126 |
| Режим работы | Механический |
| Особые характеристики | Внутренний зажим |
