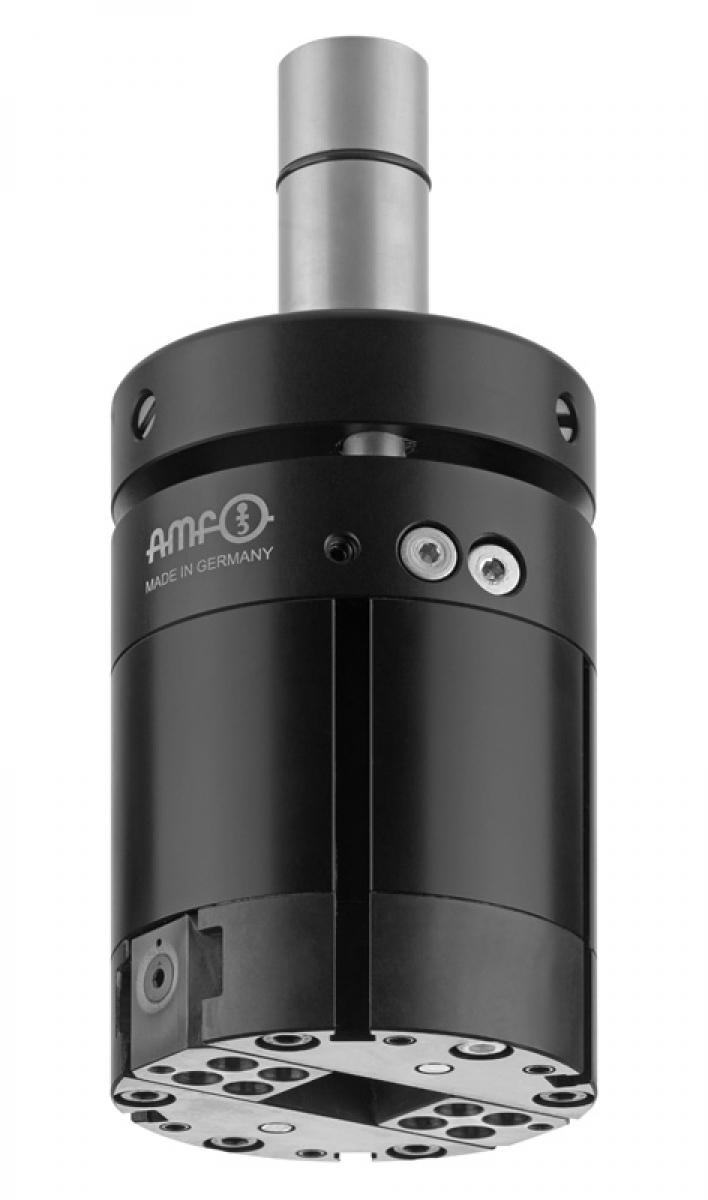

Захват c компенсационным блоком, гидравлический No. 1650-223 560824
Для деталей в станок.
Order no. | min. operating pressure P [bar] | max. operating pressure P [bar] | Stroke [mm] | Gripping force F [N] | Weight [g] | Price |
---|---|---|---|---|---|---|
558641 | 25 | 30 | 23 | 250, 500, 1000 | 2200 | 161 850 руб. |
558640 | 35 | 40 | 23 | 250, 500, 1000 | 2200 | 161 850 руб. |
557745 | 45 | 50 | 23 | 250, 500, 1000 | 2200 | 161 850 руб. |
560830 | 25 | 30 | 23 | 250, 500, 1000 | 2288 | 161 850 руб. |
560828 | 35 | 40 | 23 | 250, 500, 1000 | 2288 | 161 850 руб. |
560824 | 45 | 50 | 23 | 250, 500, 1000 | 2288 | 161 850 руб. |
Применение:
Захватное устройство обеспечивает полностью автоматическую смену обрабатываемых деталей в процессе обработки на станке. Он изменяется от инструментального магазина станка и позволяет обрабатывать заготовки между частью хранения и зажимного устройства.
Он срабатывает через смазочно-охлаждающие воздух, который проходит через шпиндель. Захват закрывается гидравлически и открытие происходит с помощью пружины.
Встроенным пружинным функцию противовеса СХ обеспечивает защиту инструмента, шпинделя и заготовки, и компенсирует допуски и неровности.
Особенности:
В зависимости от используемого станка и рабочего давления смазки охлаждения, есть три предварительно настроенных захваты в наличии. Пожалуйста, обратите внимание на минимальное и максимальное рабочее давление.
Примечание:
- Макс. разрешенная скорость: 20 [об / мин]
- Подходит для Уэлдона сиденье и гидравлические патроны расширение
- Рассчитаны на работу при температуре окружающего воздуха от 0°C до 60°C
- Транспортировка заготовок до макс. 8 кг
- В стандартную поставку входят три запасные уплотнения
- Доступен в двух вариантах для заготовки размером до макс. 50 мм или 70 мм
Преимущество:
- Функцию противовеса (З: 5 мм, c: +/- 3°) гарантирует, что все компоненты будут оптимально защищены и допуски и неровности компенсируются
- Сила захвата может быть легко регулируется с помощью дросселей и тем самым адаптировать к соответствующим требованиям заготовок
- Легко заменяемые захватные пластины для обработки различных заготовок геометрических параметров
- Простота внедрения беспилотных смены, что означает более широкое использование машины и больше гибкости
- Огромное сокращение времени для небольших и средних размеров партий
