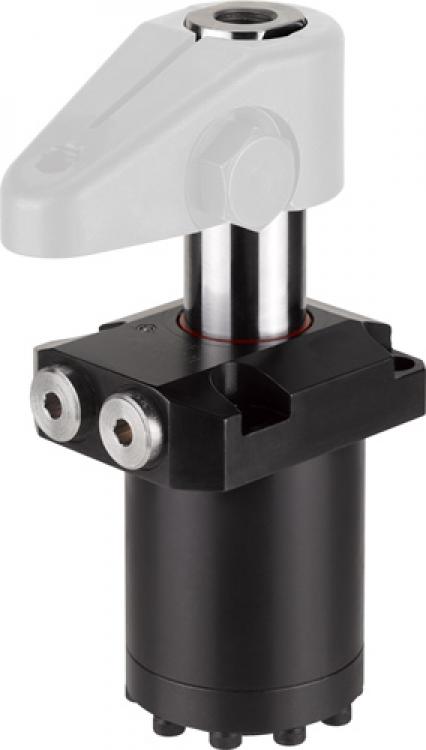

Swing clamp, top-flange-mounting, precision design No. 6951KP 327221 6951KP-22-220
двойного действия,
Макс. рабочее давление 350 бар,
мин. рабочее давление 35 бар.
| Order no. | Article no. | Clamping force at 350 bar Sp* [kN] | Clamping force at 350 bar Lo* [kN] | Clamping stroke K [mm] | Total stroke L [mm] | Vol. Sp [cm³] | Vol. Lo [cm³] | eff. piston area Sp [cm²] | eff. piston area Lo [cm²] | Q max. [l/min] | Weight [g] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 327197 | 6951KP-22-21 | 22 | 54 | 14,5 | 28,0 | 21,2 | 43,3 | 7,6 | 15,5 | 2,5 | 2590 |
| 327205 | 6951KP-22-22 | 22 | 54 | 14,5 | 28,0 | 21,2 | 43,3 | 7,6 | 15,5 | 2,5 | 2590 |
| 327213 | 6951KP-22-210** | 22 | 54 | 32,0 | 45,5 | 34,9 | 71,3 | 7,6 | 15,5 | 2,5 | 2948 |
| 327221 | 6951KP-22-220 | 22 | 54 | 32,0 | 45,5 | 34,9 | 71,3 | 7,6 | 15,5 | 2,5 | 2948 |
| 327239 | 6951KP-33-21 | 33 | 80 | 16,0 | 30,0 | 34,3 | 68,4 | 11,4 | 22,8 | 2,5 | 4355 |
| 327247 | 6951KP-33-22 | 33 | 80 | 16,0 | 30,0 | 34,3 | 68,4 | 11,4 | 22,8 | 2,5 | 4355 |
| 327254 | 6951KP-33-210** | 33 | 80 | 32,0 | 46,0 | 52,6 | 105,0 | 11,4 | 22,8 | 2,5 | 4881 |
| 327262 | 6951KP-33-220** | 33 | 80 | 32,0 | 46,0 | 52,6 | 105,0 | 11,4 | 22,8 | 2,5 | 4881 |
СП = струбцины, Ло = разжимной
* Усилием смыкания с короткими зажимая руку.
** Не в наличии товар!
Дизайн:
Закаленной и вороненой стали цилиндра. Шток закаленный и хромированный. Стеклоочистителя на шток поршня. Комплект поставки не включает в себя зажимной рычаг. Поставка масла через резьбовое соединение или канал масла в тело приспособления.
Применение:
Качели зажим используется, в частности в приспособлениях, в которых workpiecesmust быть в свободном доступе и размещен сверху. Заготовок сложной формы также могут быть зафиксированы с помощью специальных прихватов (предоставляется по запросу).
Особенности:
Движение качели выполняется через три шариковые направляющие, тем самым увеличивая точность позиционирования, точность повторения и срок службы.
Примечание:
Поршень ориентируется, и поэтому максимум. допустимая скорость потока масла в макс. а также зажимной длины рукоятки и веса должны быть соблюдены. При креплении аксессуаров на поршень, не может быть применена сила к поршню. При установке, убедитесь, что все воздуха из системы. Для контроля подачи масла, дроссельная заслонка/клапан нет. 6916-12-04 могут быть дополнительно использованы. Другие углы поворота доступны по запросу.
