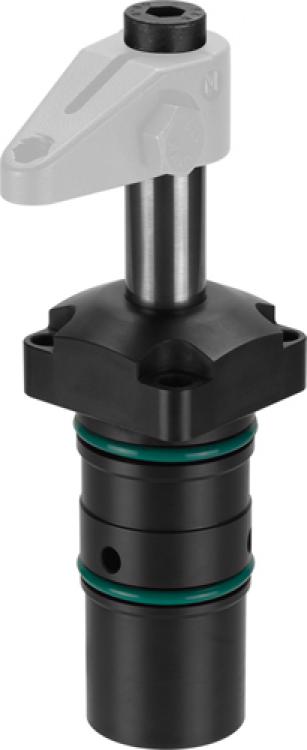

Swing clamp, plug-in mounting No. 6952CP 556958 6952CP-15-21

Предзаказ
0 руб.
< > Купить
Подробнее

Двойного действия,
Макс. рабочее давление 350 бар,
мин. рабочее давление 40 бар.

Order no. Article no. Clamping force at 350 bar Sp* [kN] Clamping stroke M [mm] Total stroke N [mm] Vol. Sp [cm³] Vol. Lo [cm³] eff. piston area Sp [cm²] eff. piston area Lo [cm²] min. permitted clamping time * [s] Q max. * [l/min] Piston mass moment of inertia JK Weight [g]
5569546952CP-06-216,012235,710,32,514,520,350,70,000012193725
5569556952CP-06-226,012235,710,32,514,520,350,70,000012193725
5569566952CP-08-218,012247,214,73,016,150,321,00,0000258651200
5569576952CP-08-228,012247,214,73,016,150,321,00,0000258651200
5569586952CP-15-2115,0153015,830,55,2710,170,492,00,0000881782150
5569596952CP-15-2215,0153015,830,55,2710,170,492,00,0000881782150

ЦЗ = зажима, Пкоон = разжимной
* Спецификации с зажимной рукояткой, стандартный

Дизайн:

Гильза цилиндра изготовлена из стали, закаленные и вороненые. Плунжерного штока затвердел. Поршневой шток с внутренней резьбой и позиционирования зажима рукоятки. Стеклоочистителя на шток поршня. Зажим рука не входит в стандартную поставку. Поставки нефти через канал масла в приспособлении организма.

Применение:

Поворотный зажим используется в светильниках, в которых детали должны быть свободно доступными и вставляется сверху. Даже заготовок сложной формы можно закрепить с помощью специального зажима оружия (предоставляется по запросу).

Особенности:

Движение качели выполняется через три шариковые направляющие, тем самым увеличивая точность позиционирования, точность повторения и срок службы.

Примечание:

Поршня Сток осуществляется со сферами, поэтому расход Q М Макс. должны быть соблюдены. Зажимная длина рукоятки и зажимные вес руки должны быть строго соблюдены. Не может быть применена сила к поршню при монтаже аксессуаров к нему. Для выравнивания перепадов высот на заготовки, вертикальные зажимные путь должен быть 50% от зажима инсульта. При размещении в эксплуатацию, убедитесь, что все воздуха из системы. Для контроля подачи масла, дроссельная заслонка/клапан нет. 6916-12-01 так же можно использовать вместе с G1/8 и 6916-12-04 с резьбой G1/4 . Другие углы поворота доступны по запросу.

Формулы для определения общей массы, момента инерции и объема потока:
общая масса момент инерции Jges. [кгм2]
Рукоятка струбцины массовый момент инерции Дж [кгм2]
Поршень момент инерции JK Виллиса [кгм2]
Рукоятка струбцины нагрузки мн [кг]
Центр тяжести расстояние Общ [м]
Jges. = ДК + ДХ + МХ х Ls2 [кгм2]

Объем Qмакс потока. [см3/с]
Объем струбцины объем.СП [см3]
Минимальная допустимая хомут тмин времени. [с]
Qмакс. = Объем.СП / тмин. [см3/с]

Подходящий зажим руки 6951-ХХ.
