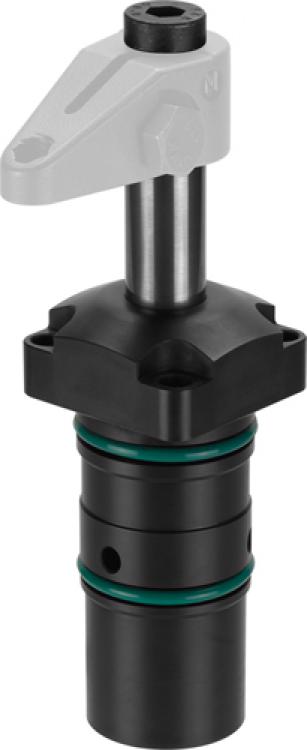

Swing clamp, plug-in mounting No. 6952CP 556955 6952CP-06-22
Двойного действия,
Макс. рабочее давление 350 бар,
мин. рабочее давление 40 бар.
| Order no. | Article no. | Clamping force at 350 bar Sp* [kN] | Clamping stroke M [mm] | Total stroke N [mm] | Vol. Sp [cm³] | Vol. Lo [cm³] | eff. piston area Sp [cm²] | eff. piston area Lo [cm²] | min. permitted clamping time * [s] | Q max. * [l/min] | Piston mass moment of inertia JK | Weight [g] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 556954 | 6952CP-06-21 | 6,0 | 12 | 23 | 5,7 | 10,3 | 2,51 | 4,52 | 0,35 | 0,7 | 0,000012193 | 725 |
| 556955 | 6952CP-06-22 | 6,0 | 12 | 23 | 5,7 | 10,3 | 2,51 | 4,52 | 0,35 | 0,7 | 0,000012193 | 725 |
| 556956 | 6952CP-08-21 | 8,0 | 12 | 24 | 7,2 | 14,7 | 3,01 | 6,15 | 0,32 | 1,0 | 0,000025865 | 1200 |
| 556957 | 6952CP-08-22 | 8,0 | 12 | 24 | 7,2 | 14,7 | 3,01 | 6,15 | 0,32 | 1,0 | 0,000025865 | 1200 |
| 556958 | 6952CP-15-21 | 15,0 | 15 | 30 | 15,8 | 30,5 | 5,27 | 10,17 | 0,49 | 2,0 | 0,000088178 | 2150 |
| 556959 | 6952CP-15-22 | 15,0 | 15 | 30 | 15,8 | 30,5 | 5,27 | 10,17 | 0,49 | 2,0 | 0,000088178 | 2150 |
ЦЗ = зажима, Пкоон = разжимной
* Спецификации с зажимной рукояткой, стандартный
Дизайн:
Гильза цилиндра изготовлена из стали, закаленные и вороненые. Плунжерного штока затвердел. Поршневой шток с внутренней резьбой и позиционирования зажима рукоятки. Стеклоочистителя на шток поршня. Зажим рука не входит в стандартную поставку. Поставки нефти через канал масла в приспособлении организма.
Применение:
Поворотный зажим используется в светильниках, в которых детали должны быть свободно доступными и вставляется сверху. Даже заготовок сложной формы можно закрепить с помощью специального зажима оружия (предоставляется по запросу).
Особенности:
Движение качели выполняется через три шариковые направляющие, тем самым увеличивая точность позиционирования, точность повторения и срок службы.
Примечание:
Поршня Сток осуществляется со сферами, поэтому расход Q М Макс. должны быть соблюдены. Зажимная длина рукоятки и зажимные вес руки должны быть строго соблюдены. Не может быть применена сила к поршню при монтаже аксессуаров к нему. Для выравнивания перепадов высот на заготовки, вертикальные зажимные путь должен быть 50% от зажима инсульта. При размещении в эксплуатацию, убедитесь, что все воздуха из системы. Для контроля подачи масла, дроссельная заслонка/клапан нет. 6916-12-01 так же можно использовать вместе с G1/8 и 6916-12-04 с резьбой G1/4 . Другие углы поворота доступны по запросу.
Формулы для определения общей массы, момента инерции и объема потока:
общая масса момент инерции Jges. [кгм2]
Рукоятка струбцины массовый момент инерции Дж [кгм2]
Поршень момент инерции JK Виллиса [кгм2]
Рукоятка струбцины нагрузки мн [кг]
Центр тяжести расстояние Общ [м]
Jges. = ДК + ДХ + МХ х Ls2 [кгм2]
Объем Qмакс потока. [см3/с]
Объем струбцины объем.СП [см3]
Минимальная допустимая хомут тмин времени. [с]
Qмакс. = Объем.СП / тмин. [см3/с]
Подходящий зажим руки 6951-ХХ.
