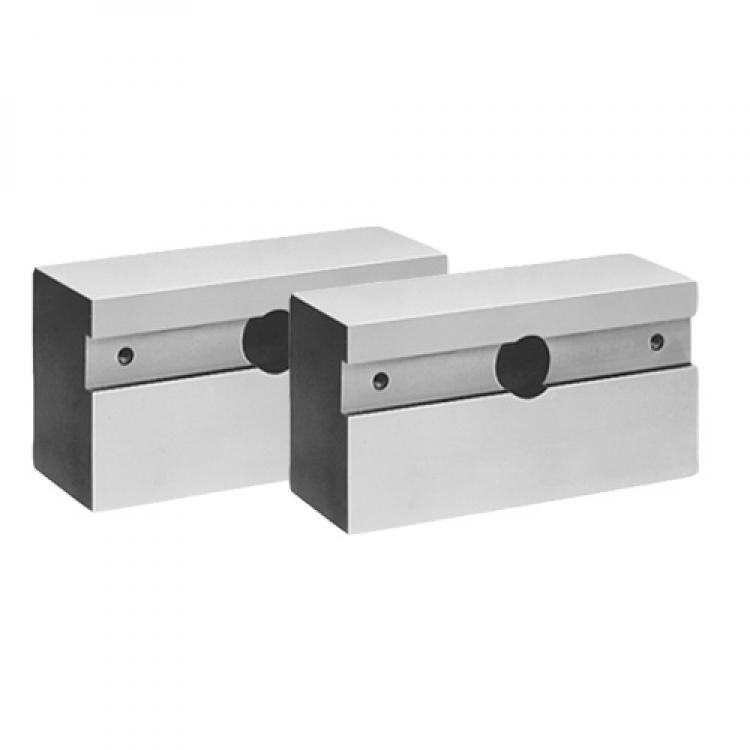

Parallel stop, in pairs No. 6351 75358

Предзаказ

77 800 руб.

< > Купить

Подробнее

дело закалены и отшлифованы. Параллельность в пределах 0,02 мм, соответствует допуск 0.02 mm. Номинальный допуск среднего по DIN 7168.

Order no.	Slot	B	C	H	L	suitable bolt combination: DIN508, ISO4762, DIN6340, DIN787 compl.	Weight [Kg]	Price
75358	10-24	60	40	30	125	M10x10-M20x24	3,2	77 800 руб.
75366	12-36	80	55	60	160	M12x12-M24x36	11,4	135 200 руб.
75374	12-36	100	75	100	160	M12x12-M24x36	24,2	222 000 руб.

Применение:

Параллели являются идеальным установка элементов для средних и крупных машин. Фикчированный тип блоков. 6322 и раздвижные блоки на DIN 6323 соответствовать 20H7 слоты параллельных стоп. Комбинациях с различных прецизионных блоков позволяют использовать на столах с различными размерами слот.
Следующие варианты хлопаешь на столе станка возможны:
1) болты для Т-разъемами DIN 787 в комплекте (в составе болты для Т-разъемами DIN 787, шестигранные гайки DIN и 6330B шайбы DIN6340) или
2) Аллен болты ISO 4762 с Т-гайки DIN 508 и шайбы по DIN 6340.
