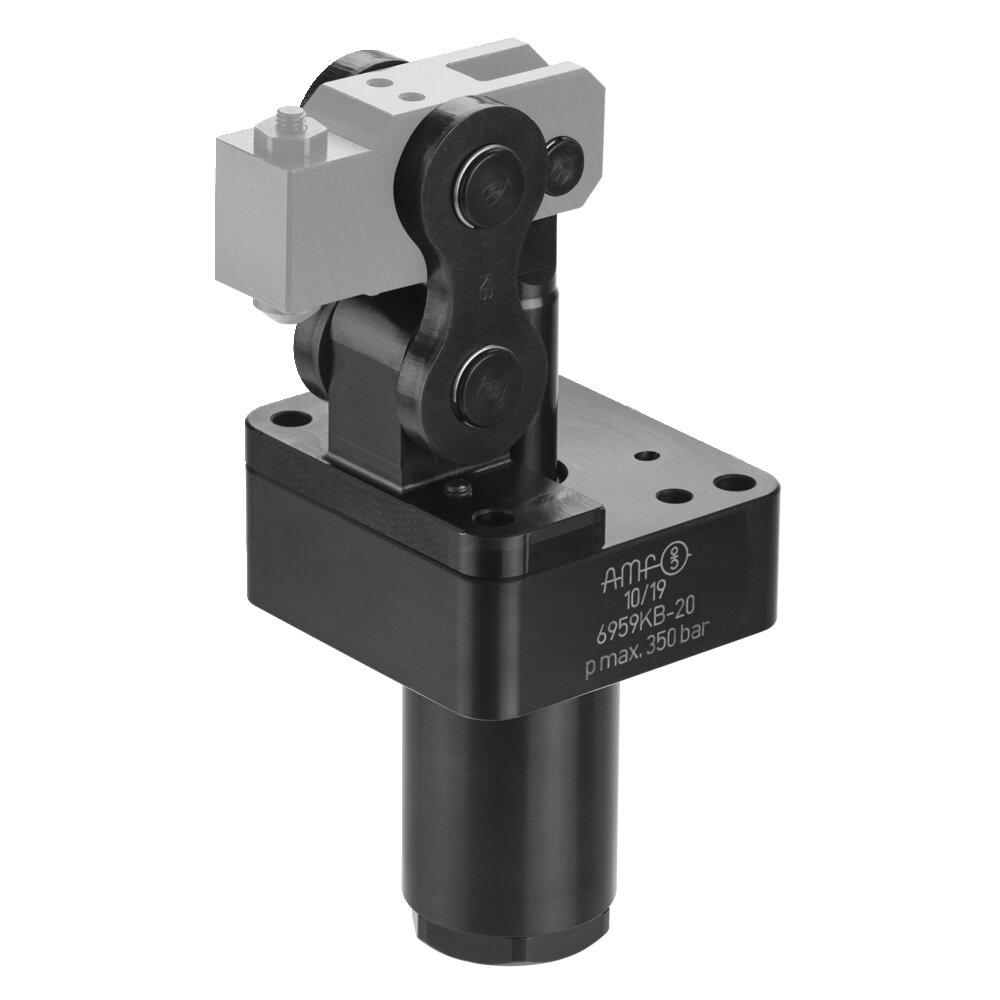

Соединительный зажим АМF 554670
Разновидности товаров:
| Артикул | Артикул №. | Усилие зажима при 100 бар * [кН] | Усилие зажима при давлении 350 бар* [кН] | Усилие поршня при 100 бар [кН] | Усилие поршня при давлении 350 бар [кН] | Ход [мм] | Объем Sp [см3] | Том. Lo [см3] | Эффективная площадь поршня Sp [см2] | Эффективная площадь поршня Lo [см2] | Максимальная длина волны [Нм] | Диаметр штока поршня. [мм] | Диаметр поршня. [мм] | Q макс. [л/мин] | Масса [г] | Цена |
| 554667 | 6959KB-16 | 1,5 | 5,4 | 2,0 | 7,0 | 17,0 | 7,4 | 1,5 | 2,0 | 0,9 | 6,3 | 12 | 16 | 0,50 | 755 | 0 руб. |
| 554668 | 6959KB-20 | 2,4 | 8,4 | 3,1 | 11,0 | 23,0 | 7,2 | 3,2 | 3,1 | 1,4 | 12,0 | 15 | 20 | 0,78 | 1876 | 0 руб. |
| 554669 | 6959KB-25 | 3,8 | 13,2 | 4,9 | 17,2 | 26,5 | 13,0 | 6,3 | 4,9 | 2,4 | 25,0 | 18 | 25 | 1,24 | 2390 | 0 руб. |
| 554670 | 6959KB-32 | 6,2 | 21,6 | 8,0 | 28,1 | 34,0 | 27,3 | 10,7 | 8,0 | 3,1 | 50,0 | 25 | 32 | 2,02 | 5320 | 0 руб. |
| Артикул | A | А1 | b | C | D | E | F | G | H | H1 | Н2 | Н3 | Н4 | H5 | H6 | Я | Диаметр. К | L | m | N | P | O | R | S | W | ØG2 | U | V | ИЛИ-1 Номер заказа уплотнительного кольца. | G3 x глубина | R ±0,2 | диаметр T | ØWW +0,1 | X | диаметр. Y x макс. глубина | Цена |
| 554667 | 43,0 | 26,3 | 16,0 | 21,0 | 6,0 | 26,0 | 14,5 | G1/8 | 20 | 86,0 | 52 | 72 | 48,5 | 24 | 15 | 11,0 | 30 | 51,5 | 18 | 4,5 | 15 | 9 | 36 | 45 | 68,6° | 5,8 | 8,5 | 17,5 | 161802 | M5 x 11 | 36 | 3,0 | 30,2 | 0,2 x 45° | 7,8 x 0,1 | 0 руб. |
| 554668 | 56,5 | 33,0 | 21,0 | 27,5 | 6,0 | 35,0 | 13,5 | G1/4 | 26 | 120,5 | 72 | 103 | 61,5 | 34 | 25 | 14,0 | 38 | 70,0 | 27 | 8,0 | 20 | 14 | 54 | 70 | 74,4° | 6,5 | 15,0 | 21,5 | 321646 | M6 x 18 | 54 | 5,0 | 38,2 | 0,2 x 45° | 12,7 x 0,1 | 0 руб. |
| 554669 | 63,5 | 40,3 | 24,0 | 31,5 | 8,0 | 40,0 | 18,5 | G1/4 | 27 | 129,3 | 75 | 110 | 65,0 | 37 | 27 | 14,0 | 42 | 74,0 | 30 | 7,0 | 24 | 14 | 60 | 74 | 73,7° | 8,5 | 16,0 | 23,5 | 321646 | M8 x 16 | 60 | 5,0 | 42,2 | 0,2 x 45° | 12,7 x 0,1 | 0 руб. |
| 554670 | 82,0 | 51,0 | 32,0 | 42,0 | 8,0 | 52,0 | 24,0 | G1/4 | 35 | 167,5 | 103 | 145 | 81,5 | 47 | 27 | 15,0 | 52 | 100,0 | 39 | 11,0 | 30 | 14 | 78 | 100 | 70,5° | 10,5 | 16,0 | 30,0 | 321646 | M10 x 16 | 78 | 5,0 | 52,2 | 0,2 x 45° | 12,7 x 0,1 | 0 руб. |
устройство двойного действия
максимальное рабочее давление 350 бар,
минута. рабочее давление 25 бар.
Конструкция:
Корпус баллона изготовлен из закаленной стали, закаленной и полированной. Крепление сверху с помощью четырех винтов для крепления баллона (минимальное сопротивление). 12.9), они входят в стандартную комплектацию. Поршни и болты изготовлены из закаленной стали, закалены, отшлифованы и азотированы.
Шарнирные штифты и натяжные пластины входят в стандартную комплектацию, но не зажимные рычаги. Подача масла осуществляется через резьбовое отверстие или масляный канал в корпусе приспособления.
Применение:
Соединительные зажимы используются в зажимных приспособлениях, в которых заготовки должны быть в свободном доступе и загружаться сверху. Особенно подходят для зажима в зажимных карманах.
Особенности:
Исполнение с верхним фланцем, рычажный механизм может поворачиваться на 180° с шагом 90°. Возможны специальные конструкции.
Примечание:
По запросу могут быть поставлены бесконтактный выключатель и электрический контроль температуры.
Cl = зажимной, Uncl = разомкнутый зажим
* Технические характеристики с зажимным рычагом, стандарт
Характеристики:
| Артикул | 554670 |
| Тип продукта | Соединительный зажим |
| Максимальное усилие зажима [кН] | 21.6 |
| Максимальное рабочее давление [бар] | 350 |
| Максимальное усилие на поршне [кН] | 28.1 |
| Ход [мм] | 34 |
Подходящие аксессуары:
| Название товара | Цена |
| Зажимной рычаг, стандартный АМF 554675 | 0 руб. |
| Зажимной рычаг, заготовка АМF 400309 | 0 руб. |
