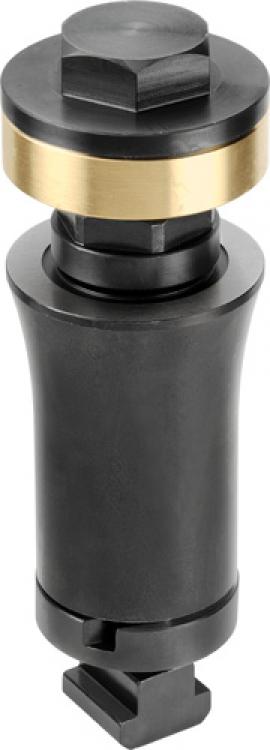

Mandrel No. 6417 74179
вороненая, с латунным упором.
Order no. | Size | Slot | H ±0,1 | H1 min. | H1 max. | H2 min. | H2 max. | dia. D1 | dia. D2 | dia. D3 | G1 | G2 | SW | Weight [g] | Price |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
74179 | 80 | 14 | 80 | 116 | 148 | 8 | 40 | 40 | 50 | 32 | M12 | M16 | 27 | 1270 | 35 000 руб. |
Применение:
- Оправки крепятся к столу станка при помощи Т-гайки.
- Дорн крепится на щелевую таблица по эксплуатации ЕО 27 предварительного натяжения мм гайку.
- Зажимать с помощью УВ 27 мм винт из закаленной стали.
- Повреждения к workpiece помешала латунь зажимные кольца.
Примечание:
- Подходит для толщины заготовки от 8 до 40 мм
- Поддержка высота 80 мм
- Также доступно расширение винт для толщины заготовки от 40 до 72 мм, а распорные элементы 25 мм и 50 мм, чтобы повысить уровен
Преимущество:
- Уменьшено время Tooling и элементы инструмент сокращения затраты на инструмент
- Оптимальное использование машины таблица
- Напряжение на плоских заготовок увеличился, чтобы сделать отверстия, резьбы и канавок
