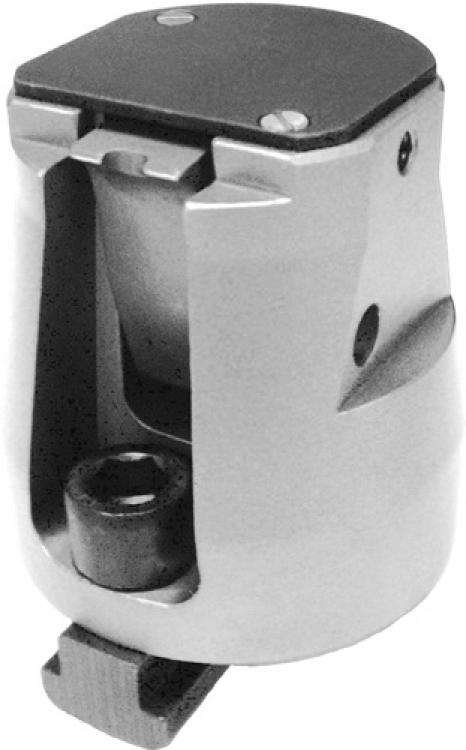

Edge Clamp No. 6498 73890
в комплекте с монтажным комплектом. Крепится с помощью винтов класса прочности 10.9.
| Order no. | Size | Slot | torque Md [Nm] | H ±0,1 | F1 [kN] | F2 [kN] | Weight [g] | Price |
|---|---|---|---|---|---|---|---|---|
| 73890 | M12x14 | 14 | 75 | 65 | 12 | 7 | 1530 | 50 000 руб. |
| 375501 | M16x18 | 18 | 80 | 75 | 20 | 10 | 2627 | 66 800 руб. |
| 374355 | M20x22 | 22 | 160 | 100 | 25 | 17 | 5996 | 141 000 руб. |
Применение:
Механический боковой зажим с прижимной эффект может быть использован в качестве прижимного элемента и фиксированные стоп. Перемещение регулировочного болта приводит концах крюк, чтобы зажать workpiece. В то же время, выпадающее эффект возникает на поверхности контакта. Крепления боковые для заготовки постоянно зажимается. При использовании в сочетании с опорной пластиной 6498FT, боковой зажим также может быть размещен напротив паза. В сочетании с круглой опорной пластины нет. 6498FR, только вдоль стола паза.
Примечание:
Использование плоской скольжения блока нет. 6322A или нет. 6322B позволяет боковой зажим, чтобы быть точно расположены на столе станка ПАЗ.
Преимущество:
- компактные размеры
- заготовка крепится жесткой и надежной через выпадающее эффект
- пластины напряженность возросла, чтобы сделать отверстия и пазы
- боковые пластины напряжение на полностью гладкую поверхность без столкновения контур
- поперечную нить позволяет перестать быть пристегнуты
- может использоваться для горизонтального и вертикального применения
- уменьшено время Tooling и элементы инструмент сокращения затраты на инструмент
- разнообразные и переменной приложения.
По запросу:
Специальные версии (размер Х ±0.01) доступны.
