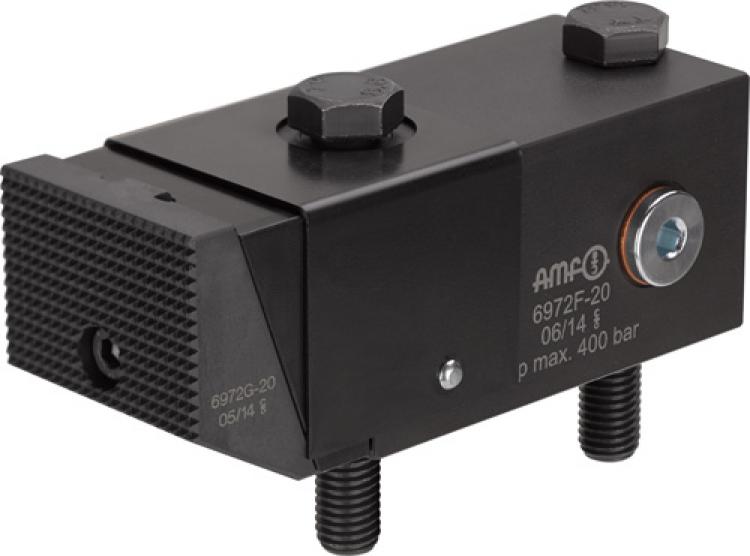

Pull-Down Clamp, hydraulic No. 6972F 66969 6972F-20
одиночный действовать, возвращение весны,
Макс. рабочее давление 400 бар,
мин. рабочее давление 40 бар.
| Order no. | Article no. | Clamping force at 400 bar [kN] | Stroke H [mm] | Piston dia. [mm] | Vol. [cm³] | Md max. [Nm] | Spring force min. [N] | Weight [g] |
|---|---|---|---|---|---|---|---|---|
| 66951 | 6972F-05 | 4,5 | 5 | 12 | 0,57 | 21 | 60 | 670 |
| 66969 | 6972F-20 | 20,0 | 8 | 25 | 4 | 72 | 160 | 2500 |
| 66977 | 6972F-32 | 32,0 | 10 | 32 | 8 | 180 | 210 | 4700 |
| 66985 | 6972F-50 | 50,0 | 12 | 40 | 15 | 350 | 340 | 8800 |
Дизайн:
Корпус цилиндра из закаленной стали, вороненый. Случае поршневые закалены и отшлифованы. Сменные челюсти. Стандартная версия с зазубренными и закаленные губки. В комплекте с 2 винтами крепления в ISO, встроенной возвратной пружиной. Все масляные каналы загерметизированы. Поставка масла через резьбовое соединение или канал масла в тело приспособления.
Применение:
Выпадающие зажимы используются всякий раз, когда зажимать можно только с боков и заготовки все-таки должны быть прочно удерживается на столе металлорежущего станка. Гидравлический принцип обеспечивает высокую клавишей и в выпадающем сил. Крепление двумя болтами сверху или четырьмя болтами снизу.
Особенности:
Горизонтальные и вертикальные движения независимы друг от друга (не заблокированные соединения) дает истинный ниспадающий эффект. Никакого повышения зажимать челюсть, потому что зажимной болт находится прямо за челюсти. Подходит для встраивания в светильники. Новая конструкция соединения челюсти с резиновый буфер обеспечивает скольжение без люфта.
Примечание:
Максимальная выпадающем ударом челюсть не должна превышать г. размер не перетягивайте крепежные винты! Наблюдать за Максом. затягивать вращающий момент МД. Масляный канал можно загерметизировать снизу.
Высокая изменчивость при соединении масла с двух сторон и снизу масляным каналом. Челюсти и гидравлический поршень соединены сустав, чтобы предотвратить индукцию изгибающих нагрузок на поршень, тем самым увеличивая срок службы элемента.
Тянуть вниз сила = прибл. 1/3 действующим сила зажима
Отверстия ШD могут быть использованы для дополнительной поддержки и позиционирования.
