Параллельные опоры-установлены АМF 72322
Разновидности товаров:
| Артикул | Размер | Пара | Корпус L x B x H | Масса [кг] | Цена |
| 72165 | 4-32 | 5 | 132x145x 50 | 1,5 | 58 402,50 руб. |
| 72173 | 8-50 | 4 | 192x158x 75 | 4,9 | 69 420 руб. |
| 72322 | 2,5-25 | 9 | 200x100x 36 | 1,3 | 90 870 руб. |
| 72330 | 4-40 | 7 | 305x115x 50 | 3,8 | 92 917,50 руб. |
| 72348 | 8-63 | 5 | 305x115x 70 | 7,4 | 89 017,50 руб. |
| 72355 | 20-100 | 3 | 280x215x125 | 27,1 | 168 187,50 руб. |

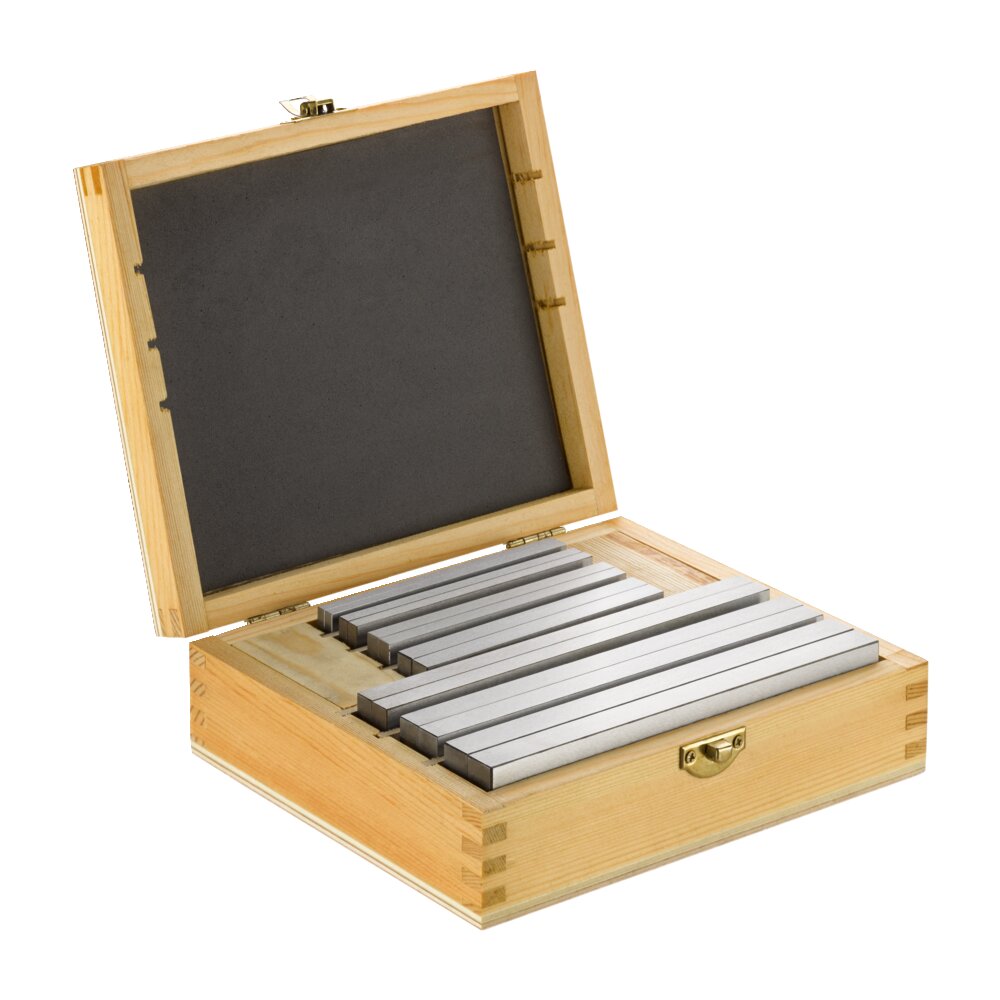

В деревянной коробке со съемной откидной крышкой.
Плоские, параллельные, мелкозернистые, попарно.
Данные о размерах указаны на изделии.
Корпус закален.
Допуск на сопряжение по высоте tp2 и ширине tp1 равен 5.
Допустимые отклонения по высоте и ширине соответствуют стандарту DIN ISO 2768m.
Остальные размеры соответствуют стандарту DIN ISO 2768m.
Геометрическая градация позволяет полностью использовать высоту опоры.
2,5 - 25 мм на 40 различных высотах 2,5 - 45 мм
4 - 32 мм на 40 различных высотах 4 - 57 мм
4 - 40 мм на 40 различных высотах 4 - 72 мм
8 - 50 мм на 30 различных высотах 8 - 90 мм
8 - 63 мм на 40 различных высотах 8 - 113 мм
20 - 100 мм на 14 различных высотах 20 - 180 мм.
Примечание:
Наборы для мастерской
Размер 2,5-25 в том числе (BxHxL):
2.5x8x63 / 3.2x10x63 / 4.0x12x63 / 5.0x16x63 / 6.3x20x63 / 4.0x12x100 / 5.0x16x100 / 6.3x20x100 / 8.0x25x100 мм
Размер 4.0-40 включая (ВхШхГ):
4.0x12x100 / 5.0x16x100 / 6.3x20x100 / 8.0x25x100 / 8.0x25x160 / 10.0x32x160 / 12.0x40x160 мм
Размер 8.0-63, включая (ВхШхГ):
8.0x25x100 / 10.0x32x100 / 12.0x40x100 / 16.0x50x160 / 20.0x63x160 мм
Размеры 20-100, включая (ВхШхГ):
20,0x63x250 / 25,0x80x250 / 32,0x100x250 мм
Комплекты тисков
Размер 4.0-32, включая (ВхШхГ):
4.0x12x100 / 5.0x16x100 / 6.3x20x100 / 8.0x25x100 / 10.0x32x100 мм
Размер 8.0-50 включая (ВхШхГ):
8.0x25x160 / 10.0x32x160 / 12.0x40x160 / 16.0x50x160 мм
Характеристики:
| Артикул | 72322 |
| Тип продукта | Параллельные опоры |
| Уровень качества | 3 - Сверхточность |
| Особые характеристики | Набор |
