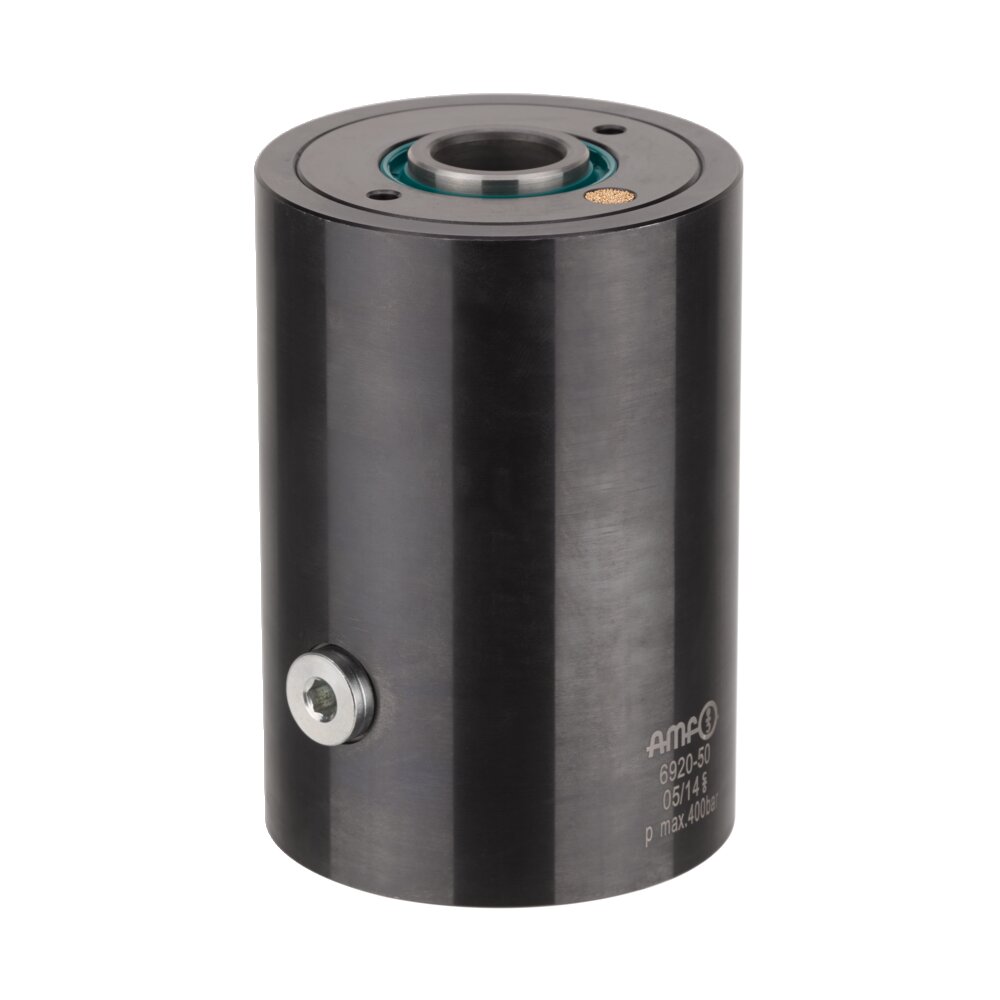

Полый стержневой цилиндр АМF 63016

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 63016

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Тягово-толкающее усилие при 100 бар [кН]	Тягово-толкающее усилие при 400 бар [кН]	Длина хода H [мм]	Объем [см3]	Эффективная площадь поршня [см2]	Минимальное усилие пружины [Н]	Масса [г]	Цена
63016	6920-32	8,0	32	10	8	8,0	350	1730	0 руб.
63057	6920-80	20,0	80	15	30	20,0	750	3850	0 руб.
64998	6920-20	5,0	20	8	4	4,9	200	930	0 руб.
65003	6920-125	32,0	125	20	64	32,8	1120	6250	0 руб.
65011	6920-50	12,5	50	12	15	12,8	540	1650	0 руб.

Артикул	Диаметр поршня. [мм]	A	диаметр D	диаметр. F	k	L	диаметр, М	диаметр N	R	Цена
63016	40	90	60	44	60,5	94	14,5	24	G1/8	0 руб.
63057	60	115	80	60	87,0	119	22,5	32	G1/4	0 руб.
64998	32	80	52	40	56,0	82	12,5	20	G1/8	0 руб.
65003	75	149	100	75	108,0	151	27,5	38	G1/4	0 руб.
65011	48	101	70	50	71,5	103	18,5	26	G1/8	0 руб.

возвратная пружина одностороннего действия,
максимальное рабочее давление 400 бар.

Конструкция:
Корпус цилиндра изготовлен из полированной стали. Корпус поршня и штока закалены и отшлифованы. Встроенная возвратная пружина. С фильтром из спеченной бронзы. 2 стеклоочистителя и вентиляционный винт. Подача масла осуществляется через резьбовое отверстие.

Применение:
Особенно подходит для дооснащения существующих устройств гидравлическим приводом. Когда заготовки закрепляются на столе станка, на зажимной болт вместо гайки может быть надет цилиндр с полым стержнем. Цилиндры с полым стержнем можно использовать как для толкания, так и для вытягивания.

Особенности:
Полностью защищен от загрязнений и сколов благодаря воздухозаборнику из агломерата и двум стеклоочистителям. Поршень можно перемещать до упора. Маслосъемный патрубок на обоих концах, что позволяет легко устанавливать его последовательно.

Примечание:
Цилиндры предназначены для использования в сочетании с закаленными болтами из материала класса 8.8, например, по DIN 787 и DIN 6379. Рекомендуется использовать болты, соответствующие отверстию.
Для цилиндров одинарного действия существует риск засасывания охлаждающей жидкости во время обратного хода. В этом случае цилиндры должны быть защищены от прямого воздействия охлаждающей жидкости. Воздухозаборник из агломератного металла должен быть защищен.

Характеристики:

Артикул	63016
Максимальное усилие зажима [кН]	32
Максимальное рабочее давление [бар]	400
Тип приведения в действие	Однократное действие
Ход [мм]	10
