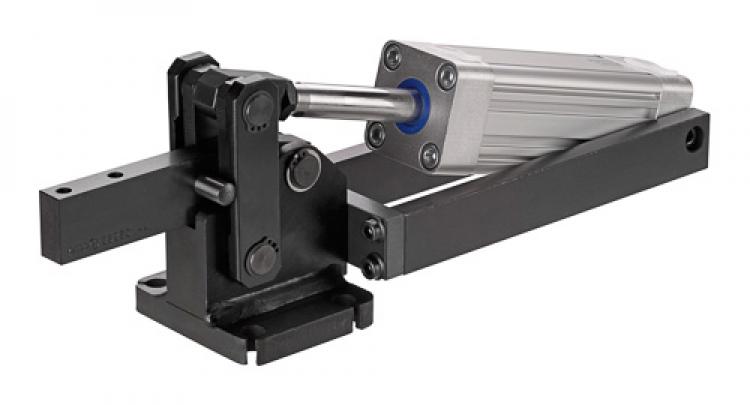

Heavy pneumatic toggle clamp No. 6825C 92205
при горизонтальном цилиндре.
Закаляя сталь, вороненый. Оси болтов выполняется в подшипниковые втулки закалены, землей и заперты с кольцом.
Магнитный поршень для конечного контроля положения.
Зажим готов к установке и состоит из:
- элемент зажимное нет. 6815C
- двойного действия Festo пневматический цилиндр
Order no. | Size | F1 [kN] | F2 [kN] | F3 [kN] | F4 [kN] | F5 [kN] | Vn [dm³] | Weight [g] | Price |
---|---|---|---|---|---|---|---|---|---|
92205 | 4 | 6 | 9 | 1,5 | 2,2 | 0,75 | 1,0 | 4380 | 125 400 руб. |
92213 | 6 | 12 | 18 | 2,5 | 3,5 | 1,00 | 1,8 | 7360 | 155 400 руб. |
92221 | 8 | 20 | 30 | 4,0 | 6,0 | 1,80 | 4,3 | 16800 | 215 000 руб. |
Ф3+Ф4 = максимальное зажимное усилие при 6 бар.
ВН = расход воздуха за двойной ход в дм3 при 6 бар.
Применение:
Эти пневматические зажимы для переключения качества станка и могут быть установлены в машинах, таких как материал линии обработки и специальных машин. Открытие и установа клещей может быть электрически управляемые и могут быть интегрированы в автоматизированные производства.
Примечание:
Это тяжелое пневматическое зажимное также доступна в hydraulicdrive версия (статьи нет. 6960C). В случае заинтересованности, просим наш каталог „гидравлические зажимные системы“.
Подходящие бесконтактные выключатели для контроля положения можно с помощью заказа. 392241.
Дизайн: Pur, кабель 0,3 м с М8 штепсельное соединение и вращающийся гайки с накаткой.
Функция переключения: НОК.
Выхода: PnP.
