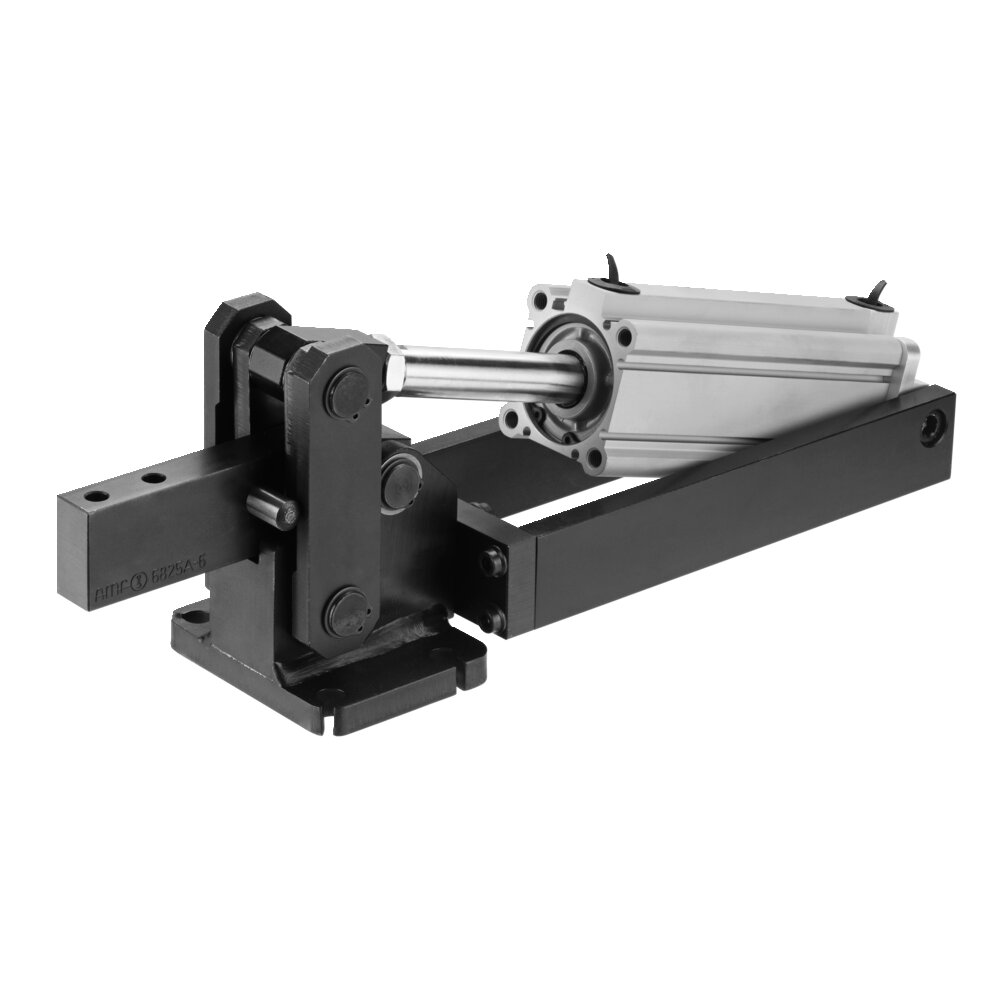

Тяжелый пневматический шарнирный зажим АМF 559771
Разновидности товаров:
| Артикул | A | b | C | диаметр D | диаметр. d1 | E | Е1 | Е2 | F | G | H | H1 | Н2 | Н3 | Я | k | L1 | m | N | N1 | P | R | диаметр W | Диаметр поршня. | Цена |
| 559769 | 15 | 82 | 52 | 11 | 6,2 | 54 | 47,0 | 74,0 | 10,0 | M12 x 1,25 | 57 | 122 | 75 | 12 | 30 | 10,0 | 292,5 | 70 | 90 | 82 | 77,0 | G1/8 | 16 | 40 | 79 170 руб. |
| 559770 | 20 | 90 | 55 | 11 | 8,2 | 60 | 53,0 | 79,0 | 10,0 | M16 x 1,50 | 61 | 147 | 68 | 12 | 40 | 11,0 | 333,0 | 83 | 105 | 100 | 85,0 | G1/4 | 20 | 50 | 96 915 руб. |
| 559771 | 30 | 128 | 80 | 13 | 13,0 | 95 | 69,5 | 109,5 | 9,5 | M16 x 1,50 | 86 | 196 | 110 | 12 | 60 | 12,5 | 404,0 | 111 | 136 | 123 | 112,5 | G1/4 | 20 | 63 | 134 550 руб. |
С горизонтальным креплением к цилиндру.
Закаленная сталь, полированная. Опорные болты, входящие во втулки подшипников, закалены, отшлифованы и зафиксированы стопорными кольцами.
С магнитным поршнем для контроля конечного положения.
Готовый к подключению, содержащий:
- механический элемент
- пневмоцилиндр двойного действия
Применение:
Эти пневматические шарнирные зажимы предназначены для использования на станках и могут устанавливаться на таких машинах, как линии для транспортировки материалов и специальные станки. Положение открывания и закрывания зажима может управляться электрически и может быть интегрировано в автоматизированное производство.
Примечание:
Этот тяжелый пневматический шарнирный зажим также доступен в исполнении с гидравлическим приводом (артикул № 6960C). В случае заинтересованности, пожалуйста, ознакомьтесь с нашим каталогом „Гидравлические зажимные системы“.
Подходящие бесконтактные переключатели для контроля конечного положения доступны по заказу № 392241.
Конструкция: Полиуретановый кабель длиной 0,3 м со штекерным соединением M8 и вращающимися гайками с накаткой.
Функция переключения: NOC.
Мощность: PNP.
F3 или F4 = макс. достижимое усилие зажима при давлении 6 бар.
Vn = расход воздуха на двойной ход в дм3 при давлении 6 бар.
Характеристики:
| Артикул | 559771 |
| Тип продукта | Вертикальный шарнирный зажим |
| Максимальное усилие зажима [кН] | 30 |
| Большой Шнелльшпаннер | 8 |
| Материал | Сталь, полированная |
| Особые характеристики | Прочная конструкция |
Подходящие аксессуары:
| Название товара | Цена |
| Зажимной винт АМF 98566 | 1 063,40 руб. |
| Резиновый носик АМF 99374 | 2 574 руб. |
| Бесконтактный переключатель АМF 392241 | 6 873,75 руб. |
