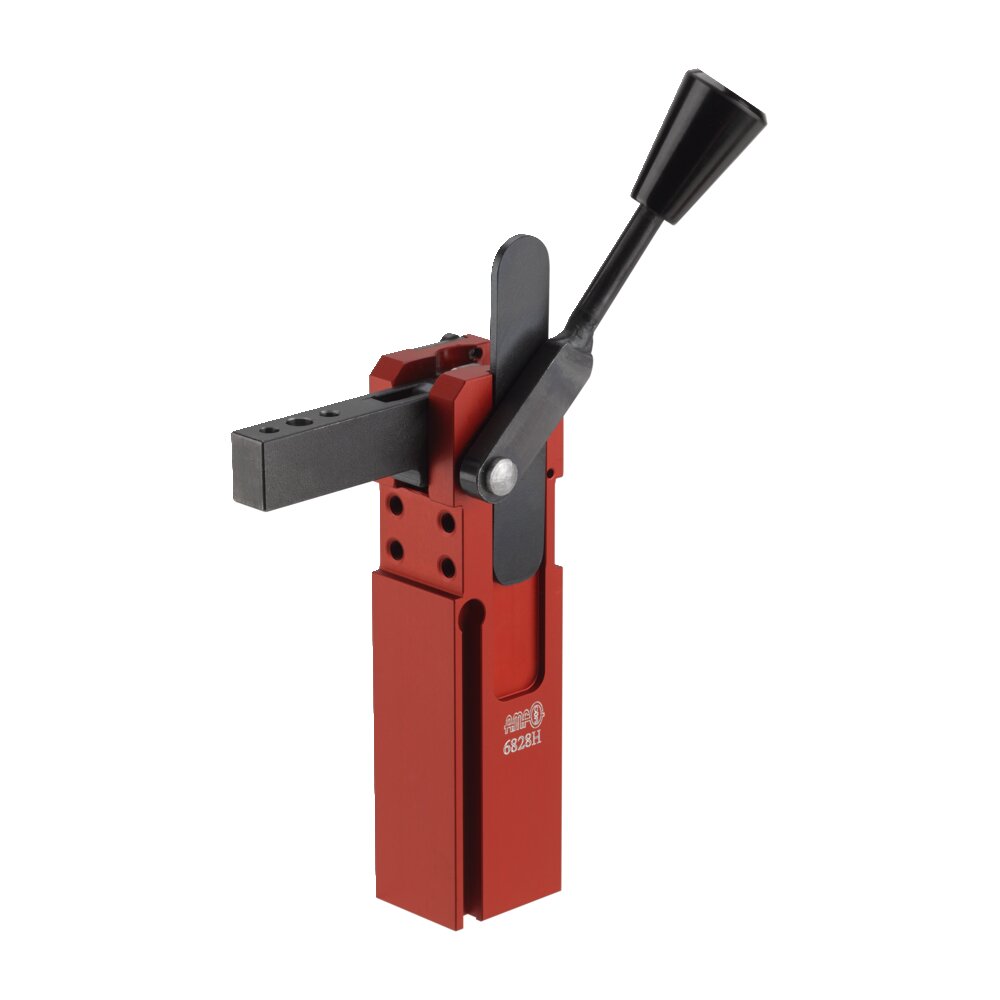

Пневматический зажим с рычагом АМF 555084

Предзаказ

85 995 руб.

< > Купить

Описание:

Артикул: AMF 555084

Подробнее

Разновидности товаров:

Артикул	Размер	Момент зажима при давлении 5 бар [Нм]	Левое плечо	Рычаг правый	Максимальный момент удержания [Нм]	Масса [г]	Цена
555083	16	8	-	✓	25	320	75 660 руб.
555084	20	15	-	✓	54	700	85 995 руб.
555085	25	25	-	✓	75	920	98 475 руб.
555170	16	8	✓	-	25	320	75 660 руб.
555171	20	15	✓	-	54	700	85 995 руб.
555172	25	25	✓	-	75	920	96 915 руб.

Артикул	A	b	C	С1	С2	С3	D1	D2 H7	E	Е1	Е2	H	H1	Н2	Н3	Н4	H5	H6 +0,1	Я	J	L	N ±0,1	N1 ±0,1	R	T	т1	Диаметр поршня.	Цена
555083	10	50	2,5	32	18	6	5,5	4	28	36	44	7,5	7,5	123	12	57	96	20	15	44	26	10	10	M5	7	5	16	75 660 руб.
555084	12	60	3	39	22	8	6,5	5	32	42	52	15	14	158	15	69	120	25	18	53	30	20	15	G1/8	8	6	20	85 995 руб.
555085	16	75	4	45	25	10	8,5	6	40	52,5	65	19	17	182	17,5	80	136	28	22	68	35	18	18	G1/8	8	6	25	98 475 руб.
555170	10	50	2,5	32	18	6	5,5	4	28	36	44	7,5	7,5	123	12	57	96	20	15	44	26	10	10	M5	7	5	16	75 660 руб.
555171	12	60	3	39	22	8	6,5	5	32	42	52	15	14	158	15	69	120	25	18	53	30	20	15	G1/8	8	6	20	85 995 руб.
555172	16	75	4	45	25	10	8,5	6	40	52,5	65	19	17	182	17,5	80	136	28	22	68	35	18	18	G1/8	8	6	25	96 915 руб.

механизм двойного действия с дополнительным рычагом для открывания и/или закрывания вручную.
Максимальное рабочее давление 6 бар.
Мини-конструкция в блочном исполнении для технологии зажима. Высокопрочный алюминий, анодированный красным. Магнитный поршень для контроля конечного положения. Зажимной рычаг изготовлен из стали, покрытой бронзой, с тремя отверстиями.

Примечание:
Подходящие бесконтактные переключатели для контроля конечного положения доступны по заказу № 392241.
Полиуретановый кабель длиной 0,3 м с разъемом M8 и поворотными гайками с накаткой.
Функция переключения: NOC. Выход: PNP.

Характеристики:

Артикул	555084
Тип продукта	Вертикальный шарнирный зажим
Большой Шнелльшпаннер	20
Материал	Алюминий, анодированный красным
Особые характеристики	Рычаг
