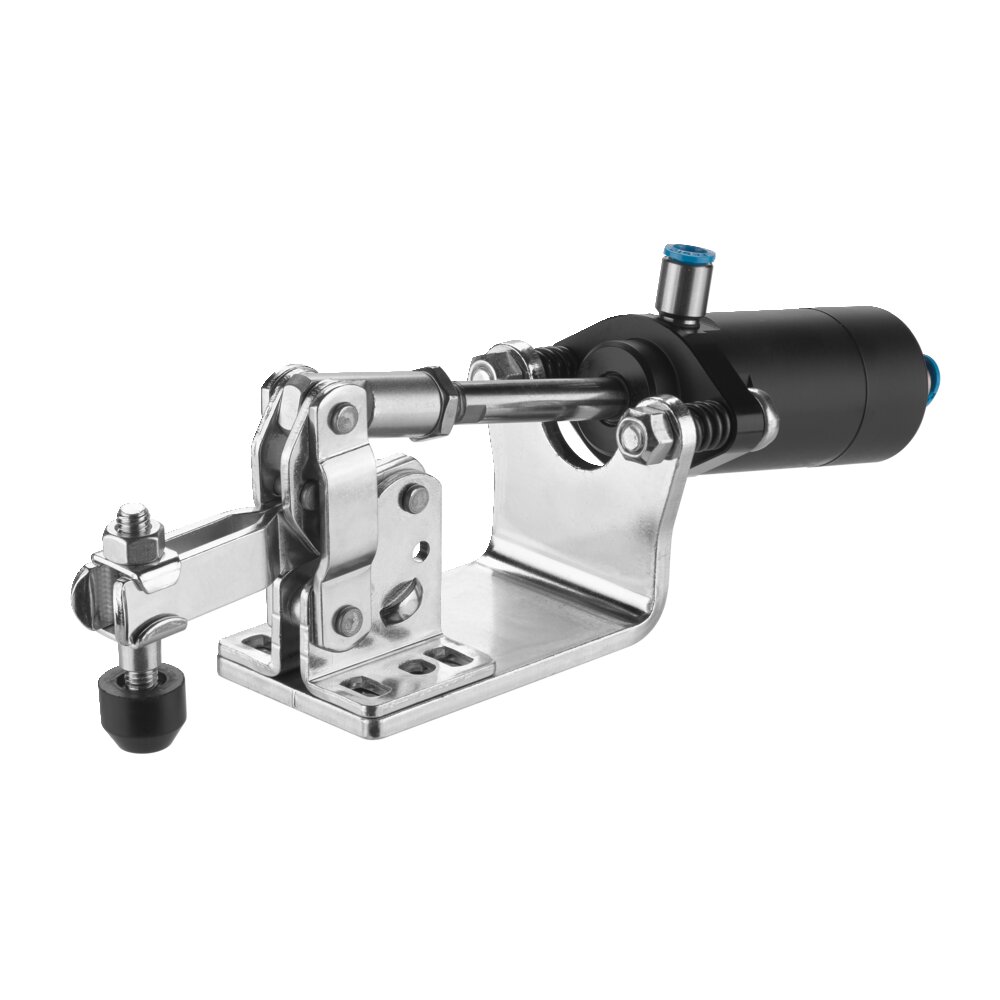

Пневматический зажим АМF 559792

Предзаказ

22 620 руб.

< > Купить

Описание:

Артикул: AMF 559792

Подробнее

Разновидности товаров:

Артикул	Размер	F1 [кН]	F2 [кН]	F3 [кН]	F4 [кН]	F5 [N]	Vn [дм3]	Зажимной винт	Масса [г]	Цена
559791	0	0,5	0,7	0,07	0,09	38	0,03	M4 x 25	125	20 718,75 руб.
559792	1	0,8	1,1	0,13	0,18	60	0,06	M5 x 30	400	22 620 руб.
559793	2	1,0	1,2	0,35	0,50	170	0,17	M6 x 35	600	23 546,25 руб.
559794	3	1,4	2,5	0,55	1,00	265	0,30	M8 x 45	800	23 936,25 руб.

Артикул	A	b	C	D	E	F	G	H	H1	Н2	Ч/мин.	Максимальная мощность.	Я	k	L	L1	m	N	N1	диаметр W	Диаметр поршня.	Наружный диаметр для шланга подачи сжатого воздуха	Цена
559791	4	31	13,5	4,5	14,5	5,0	M4	20,0	46	23,0	-0,5	5,5	8	5,0	-	131	23	33	29	4	10	4	20 718,75 руб.
559792	5	39	16,0	4,5	17,5	6,5	M6	21,5	50	34,5	-2	4,5	10	6	-	146	24	34	33	6	12	6	22 620 руб.
559793	6	52	20,0	5,4	20,0	16,0	M8	27,0	63	42,5	1	8	12	6	12,5	163	27	44	54	8	20	6	23 546,25 руб.
559794	8	78	20,0	7,5	37,0	19,0	M10 x 1,25	38,0	84	69,0	7	16	18	7,5	-	201	32	50	59	10	25	6	23 936,25 руб.

С горизонтальным креплением к цилиндру.
Пластиковый пневмоцилиндр двойного действия, готовый к подключению. Зажимы оцинкованы и пассивированы, заклепки из нержавеющей стали, которые для типоразмеров 2 и 3 входят в закаленные подшипниковые втулки. Положения подшипников смазаны.
В комплекте с зажимным винтом из закаленного оцинкованного материала № 6890. Консоль является самонесущей и не должна соприкасаться с другими поверхностями.

F3 или F4 = макс. достижимое усилие зажима составляет 6 бар.
Vn = расход воздуха на двойной ход в дм3 при давлении 6 бар.

Характеристики:

Артикул	559792
Тип продукта	Вертикальный шарнирный зажим
Максимальное усилие зажима [кН]	1.1
Большой Шнелльшпаннер	1
Материал	Сталь оцинкованная

Подходящие аксессуары:

Название товара	Цена
Зажимной винт АМF 99010	692,25 руб.
Резиновый носик АМF 99325	1 569,75 руб.
Удлинитель зажимного рычага АМF 557094	2 964 руб.
Опорный рычаг для шарнирных зажимов АМF 99515	2 594,15 руб.
