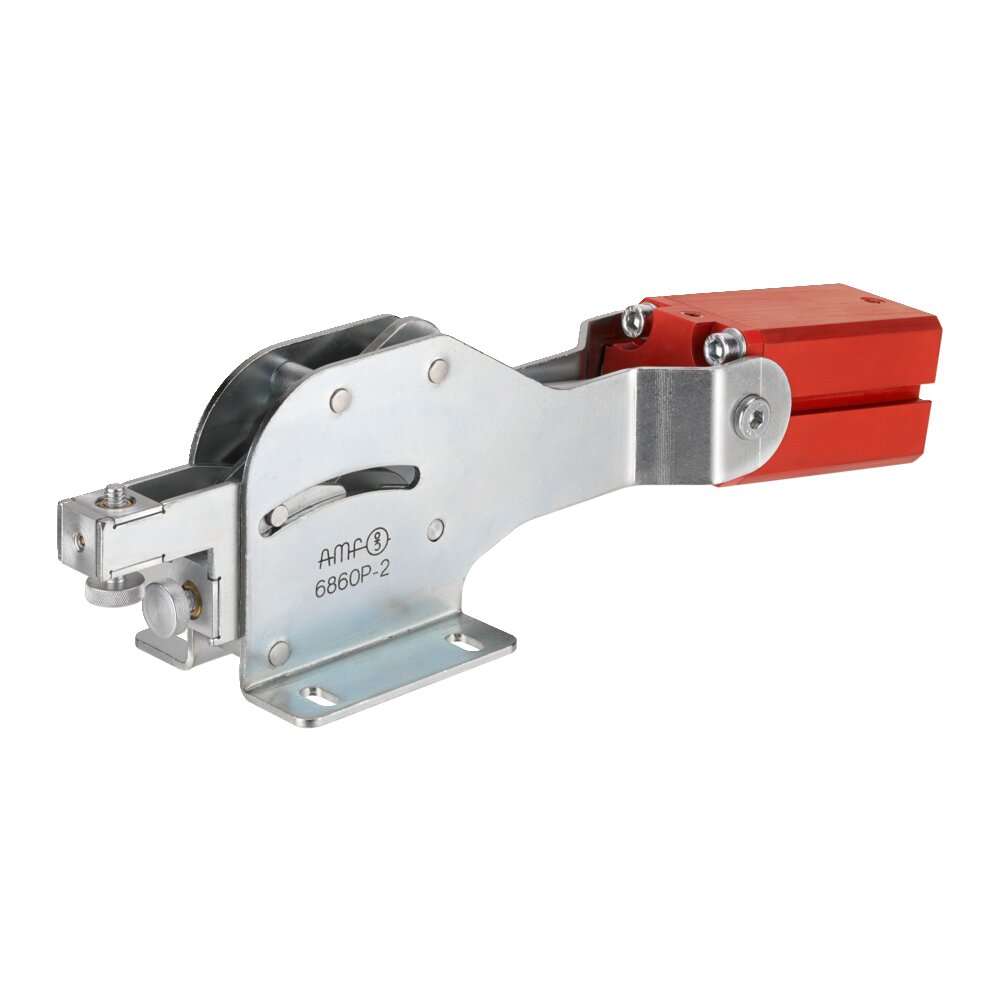

Комбинированный зажим, пневматический АМF 90787

Предзаказ

26 422,50 руб.

< > Купить

Описание:

Артикул: AMF 90787

Подробнее

Разновидности товаров:

Артикул	Размер	F1 [кН]	F2 [кН]	F3 [кН]	F4 [кН]	F5 [кН]	Vn [дм3]	Масса [г]	Цена
90787	1	1,0	1,0	0,3	0,12	0,26	0,26	770	26 422,50 руб.
91488	2	2,0	2,0	0,5	0,25	0,35	0,35	1450	28 275 руб.
92163	3	3,0	3,0	0,7	0,35	0,80	0,80	3050	34 320 руб.

Артикул	A	b	C	D	E	F	G	H	H1	HW1 мин.	HW1 макс.	HW2 мин.	HW2 макс.	Я	k	L	m	N	P	R	диаметр W	Диаметр поршня.	Цена
90787	17,0	33	40	5,5	15	0,5	22	36,0	68	25,0	32,0	5	10	12	7,5	225	34,5-39,5	51,5	55	M5	10	25	26 422,50 руб.
91488	19,5	56	50	6,5	32	9,0	28	46,0	87	31,5	40,5	14	22	16	12,5	309	50,0-62,5	76,0	75	G1/8	12	32	28 275 руб.
92163	29,0	74	50	8,5	37	14,0	34	55,5	106	40,0	50,0	20	30	20	20,0	368	61,5-81,5	98,0	90	G1/8	16	40	34 320 руб.

Оцинкованный и пассивированный. Заклепки из нержавеющей стали, вставленные в втулки подшипников, закаленные в корпусе. Точки опоры смазаны.
Оснащен пневматическим цилиндром двойного действия, окрашенным в красный цвет.
С магнитным поршнем для запроса предельного положения.

Примечание:
Подходящие бесконтактные переключатели для контроля конечного положения доступны по заказу № 392241.
Полиуретановый кабель длиной 0,3 м с разъемом M8 и поворотными гайками с накаткой.
Функция переключения: NOC. Мощность: PNP.

F3 или F4 = макс. достижимое усилие зажима при давлении 6 бар.
Vn = расход воздуха на двойной ход в дм3 при давлении 6 бар.

Характеристики:

Артикул	90787
Тип продукта	Комбинированный зажим
Максимальное усилие зажима [кН]	1
Большой Шнелльшпаннер	1
Материал	Сталь оцинкованная
