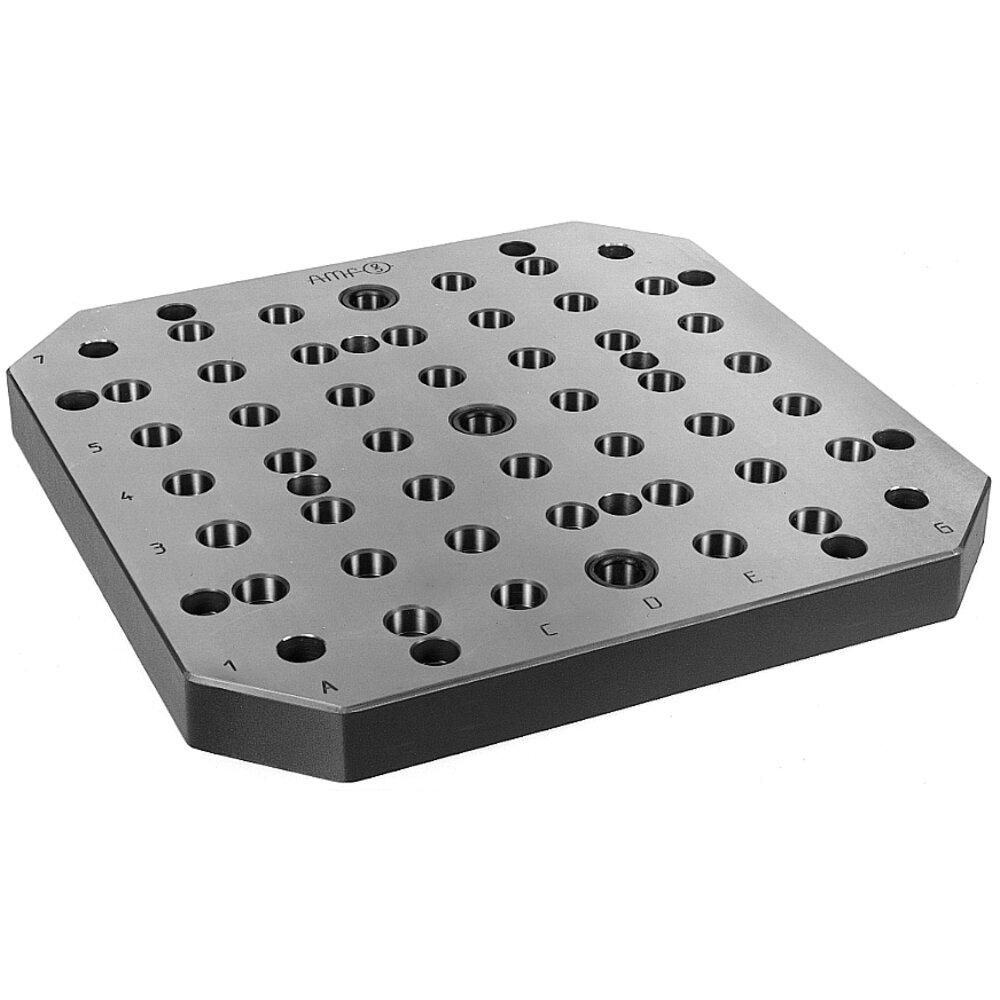

Зажимной поддон АМF 87247

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 87247

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Z1 x R	Z2 x R	Количество установочных отверстий	Масса [кг]	Цена
87007	6361D-400x400-2	300	300	43	42	0 руб.
87049	6361D-400x500-2	300	400	56	53	0 руб.
87080	6361D-500x500-2	400	400	75	68	0 руб.
87122	6361D-500x630-2	400	500	92	83	0 руб.
87163	6361D-630x630-2	500	500	111	130	0 руб.
87205	6361D-630x800-2	500	700	150	163	0 руб.
87247	6361D-800x800-2	700	700	202	252	0 руб.
87288	6361D-800x1000-2	700	900	261	318	0 руб.

Артикул	Размер AxB	H	Допуск H	диаметр N	диаметр. p	Центровочные отверстия L1 ±0,013	Центровочные отверстия L3 ±0,013	диаметр S	J	T1 ±0,2	T2 ±0,2	T3 ±0,2	T5 ±0,2	U1 ±0,2	U2 ±0,2	U3 ±0,2	U4 ±0,2	Цена
87007	400x400	38	± 0,02	20F7	20F7	150	-	13	50	150	100	175	25	150	175	100	25	0 руб.
87049	400x500	38	± 0,02	20F7	20F7	150	200	13	50	150	100	175	25	200	175	100	25	0 руб.
87080	500x500	38	± 0,02	20F7	20F7	200	-	13	60	200	100	225	25	200	225	100	25	0 руб.
87122	500x630	38	± 0,02	20F7	20F7	200	200	13	60	200	100	225	25	200	225	100	25	0 руб.
87163	630x630	47	± 0,03	25F7	25F7	200	-	17	70	200	100	300	100	200	300	100	100	0 руб.
87205	630x800	47	± 0,03	25F7	25F7	200	300	17	70	200	100	300	100	200	300	100	100	0 руб.
87247	800x800	57	± 0,035	25F7	25F7	300	-	17	100	300	100	300	100	300	300	100	100	0 руб.
87288	800x1000	57	± 0,035	25F7	25F7	300	400	17	100	300	100	300	100	300	300	100	100	0 руб.

Особенности:
Зажимная резьба (М): M16 Шаг сетки (R): 50 мм ± 0,01 мм Отверстие для сетки (D): Ø 22F7 Отверстие для сетки (E): 13 Параллельность: 0,01/200 мм (в смонтированном состоянии) Торцы зажимных поверхностей: сглажены после нитрования Твердость: 700-100 HV1 Материал, азотированный плазмой: закаленная сталь, центровочное отверстие: с закаленными втулками в соответствии с DIN 179 Контур: вырезан кислородно-ацетиленовым пламенем/распилен
