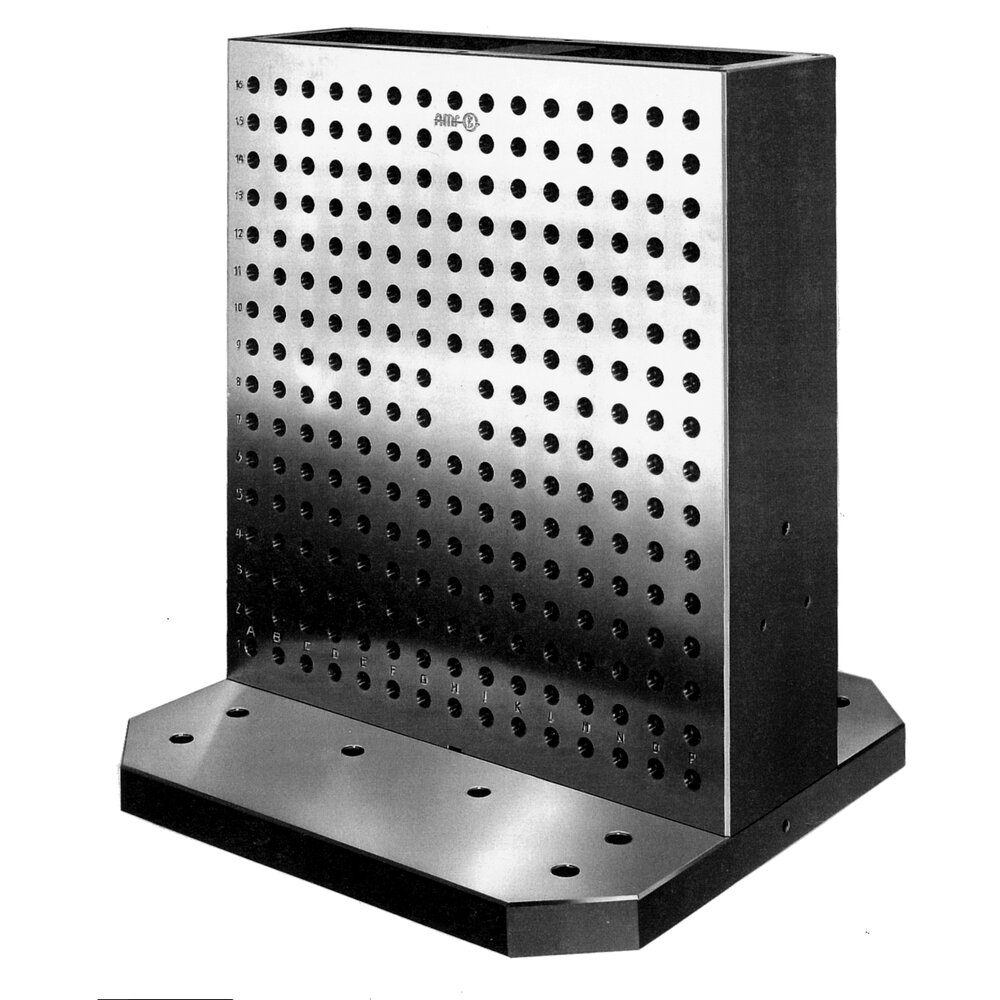

Угол зажима, двусторонний АМF 88005

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 88005

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Отклонение под прямым углом	Z1 x R	Z2 x R	Количество установочных отверстий	Масса [кг]	Цена
87841	6366D-500x580-11	0,03	10x40	10x40	240	238	0 руб.
88005	6366D-630x720-11	0,04	12x40	14x40	386	410	0 руб.

Артикул	Размер	A	k	C	Допуск C	H1 ±0,03	G	диаметр S	Цена
87841	500x580	500	580	160	±0,03	110	38	13	0 руб.
88005	630x720	630	720	200	±0,04	110	47	17	0 руб.

Особенности:
Зажимная резьба (М): M12 Шаг сетки (R): 40 мм ± 0,01 мм Отверстие для сетки (D): Ø 16F7 Отверстие для сетки (E): 12 мм Перпендикулярность: 0,01/200 мм Поверхности зажима: сглажены после нитрования Твердость: 700-100 HV1 Материал, азотированный плазмой: стальной поддон, закаленный в корпусе: центровочное отверстие из закаленной стали в корпусе и центральное отверстие в центре: с закаленными втулками в соответствии с DIN 179 с базовой поверхностью Базовая поверхность: с рисунком отверстий в соответствии с таблицей или чертежом, подходит для стола станка в соответствии с DIN 55201
