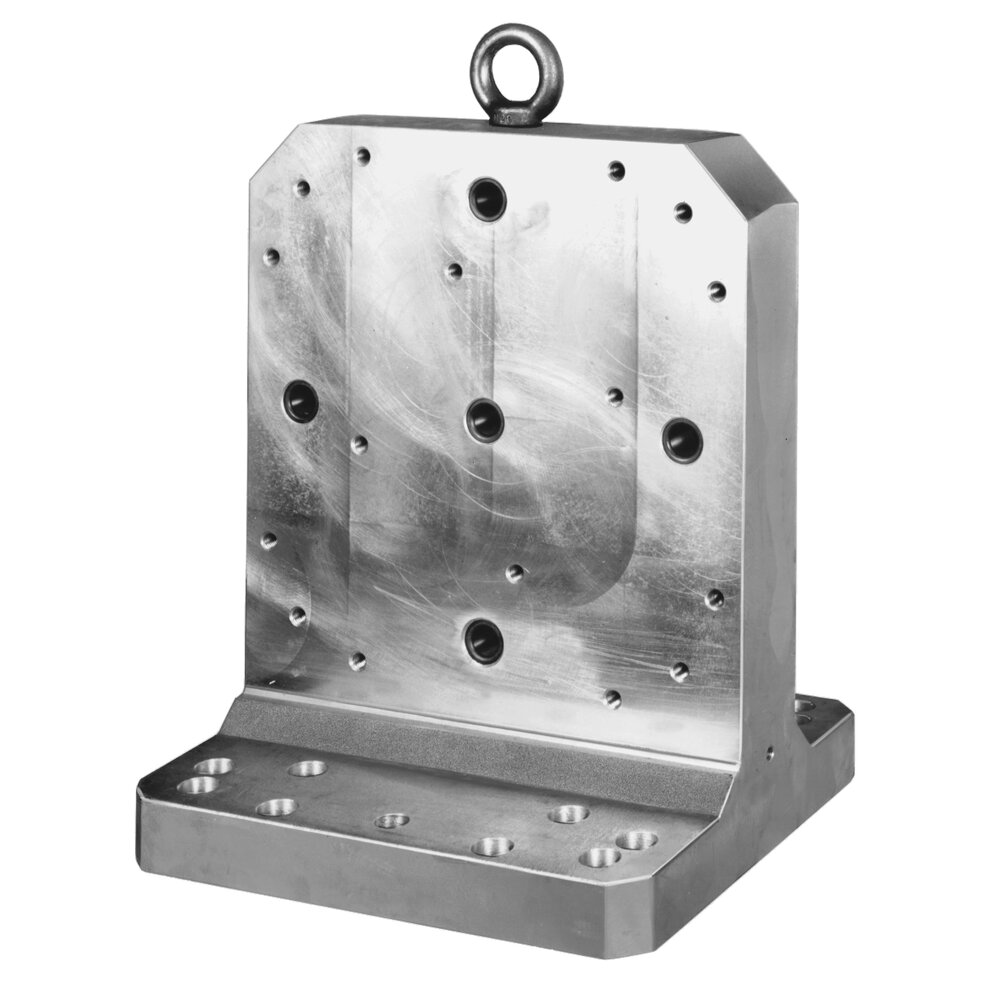

Угол зажима, базовая модель АМF 86785

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 86785

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Отклонение под прямым углом	C1 ±0,05	H1 ±0,03	Масса [кг]	Цена
86751	6362B-320x320-1	0,02	64	230	31	0 руб.
86769	6362B-320x400-1	0,02	64	230	39	0 руб.
86777	6362B-400x400-1	0,024	84	280	73	0 руб.
86785	6362B-400x500-1	0,024	84	280	73	0 руб.
88104	6362B-500x500-1	0,03	98	330	92	0 руб.

Артикул	Размер AxB	C ±0,09	F	G	H ±0,02	H2 ±0,05	J	k	L1 ±0,013	L2 ±0,013	L3 ±0,013	L4 ±0,013	диаметр S	T1 ±0,2	T2 ±0,2	T3 ±0,2	U1 ±0,2	U2 ±0,2	U3 ±0,2	Рисунок отверстия смотрите на рисунке	Цена
86751	320x320	140	280	40	38	230	40	390	100	100	-	-	13/17	100	-	-	100	-	-	1	0 руб.
86769	320x400	140	280	40	38	230	40	390	100	100	150	150	17	100	100	-	100	175	-	2	0 руб.
86777	400x400	160	360	50	38	280	50	480	150	150	-	-	17	150	100	175	150	175	100	3	0 руб.
86785	400x500	160	360	50	38	280	50	480	150	150	200	200	17	150	100	175	200	175	100	4	0 руб.
88104	500x500	174	360	50	38	330	60	580	200	200	-	-	17	200	100	225	200	225	100	4	0 руб.

Особенности:
Перпендикулярность: 0,01/200 мм Материал: алюминиевое литье, центровочное отверстие: с закаленными втулками в соответствии с DIN 179, с зажимной и базовой поверхностью, Базовая поверхность: с рисунком отверстий в соответствии с таблицей или чертежом, подходит для стола станка в соответствии с DIN 55201, Монтажное отверстие и центровочное отверстие в зажимных поверхностях: для поддоны № 6361B и № 6361D

Примечание:
В комплект поставки входят шурупы и дюбели для крепления поддонов.
