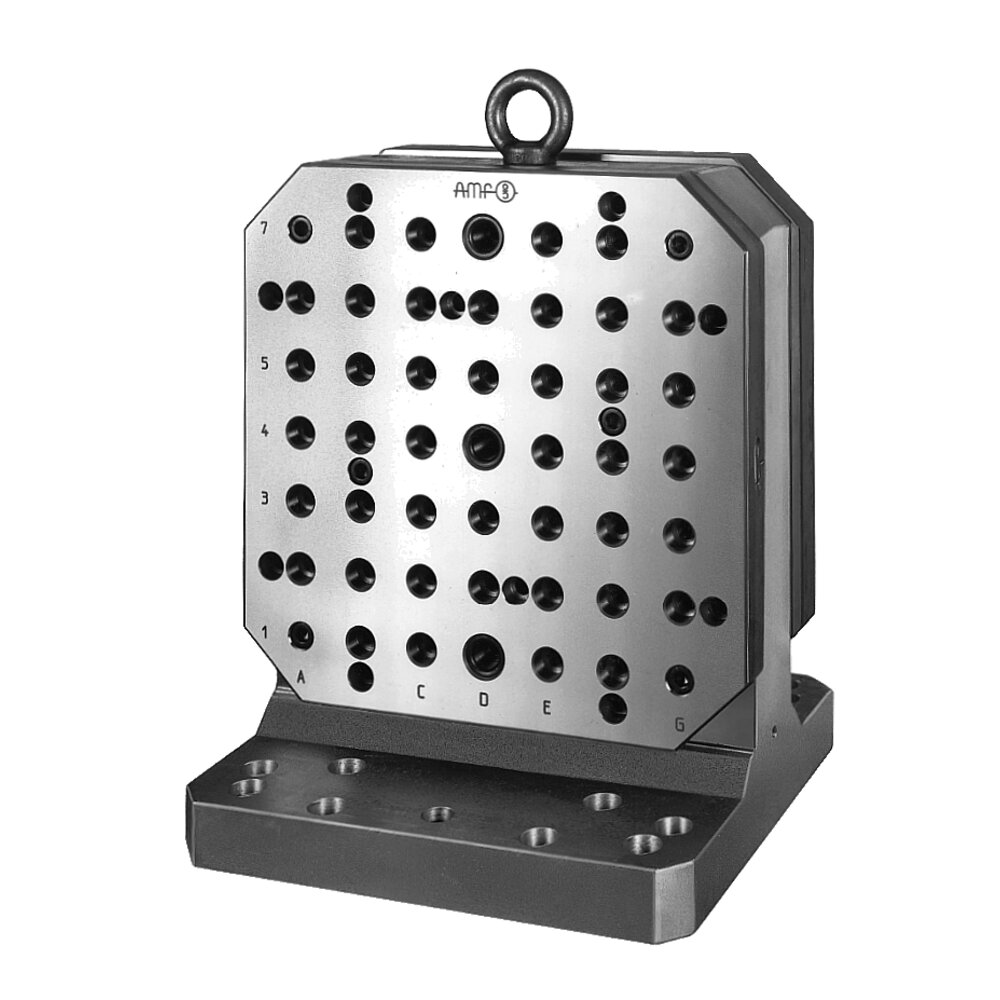

Угол зажима АМF 87502

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 87502

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Z1 x R	Z2 x R	Cl. pal. подогнаны (по 2 на каждый угол)	Масса [кг]	Цена
87486	6362D-400x400-2	300	300	6361D-400x400-2	143	0 руб.
87502	6362D-400x500-2	300	400	6361D-400x500-2	185	0 руб.

Артикул	Размер AxB	C ±0,09	F	G	H ±0,02	H2 ±0,05	J	k	L1 ±0,013	L3 ±0,013	диаметр S	T1 ±0,2	T2 ±0,2	T3 ±0,2	U1 ±0,2	U2 ±0,2	U3 ±0,2	Рисунок отверстия смотрите на рисунке	Цена
87486	400x400	160	360	50	38	280	50	480	150	-	17	150	100	175	150	175	100	3	0 руб.
87502	400x500	160	360	50	38	280	50	480	150	200	17	150	100	175	200	175	100	4	0 руб.

Особенности:
Зажимная резьба (М): M16 Шаг сетки (R): 50 мм ± 0,01 мм Отверстие для сетки (D): Ø 22F7 Отверстие для сетки (E): 13 мм Перпендикулярность: 0,01/100 мм Поверхности зажима: сглажены после нитрования Твердость (зажимной поддон): 700-100 HV1 Материал, азотированный плазмой: базовый узел: поддон для литья алюминия: корпус-закаленная сталь, центровочное отверстие и центральное отверстие по центру: с закаленными втулками в соответствии с DIN 179, с зажимной поверхностью и поверхностью основания, поверхность основания: с рисунком отверстий в соответствии с таблицей или чертежом, подходит для стола станка в соответствии с DIN 55201, контур (зажимные поддоны): вырезан ацетиленокислородной зажимной поддон, установленный на пламени/пиле: в соответствии с таблицей

Примечание:
С зажимным кронштейном № 6362D** допуск на прямоугольность состоит из допуска на зажимной кронштейн № 6362B (базовый блок) и допуска на параллельность поддона.
