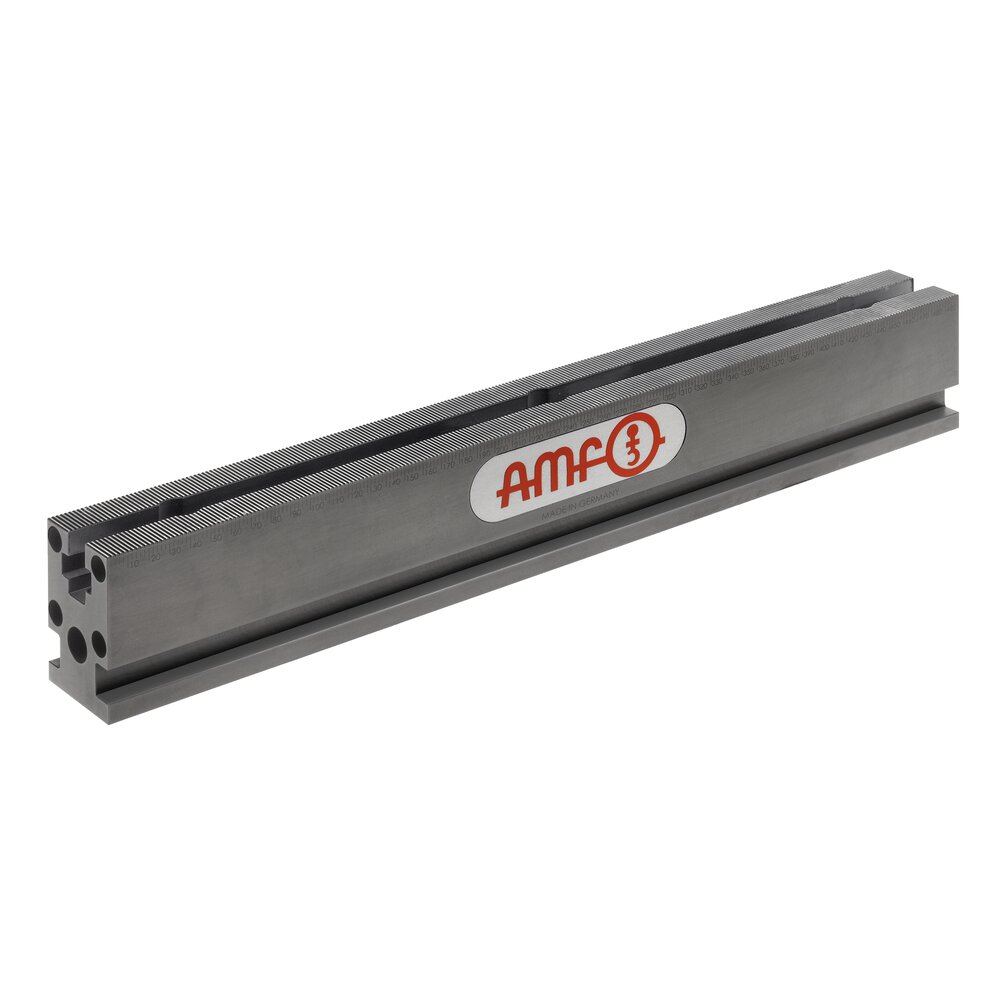

Зажимная рейка АМF 429035

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 429035

Подробнее

Разновидности товаров:

Артикул	Размер	b	диаметр D1 +0,01	диаметр. D2	H ±0,02	H1	Н2	L	m	S1 +0,03	СМ1 ±0,01	СМ2 ±0,01	Масса [г]	Цена
429035	50x300	50	25	13	80	10	26	300	M12	5,5	50	100	6680	0 руб.
429050	50x400	50	25	13	80	10	26	400	M12	5,5	50	150	9050	0 руб.
429076	80x400	80	25	13	80	10	26	400	M12	5,5	50	150	16480	0 руб.
429092	50x500	50	25	13	80	10	26	500	M12	5,5	50	200	11430	0 руб.
429118	80x500	80	25	13	80	10	26	500	M12	5,5	50	200	20780	0 руб.
429134	80x600	80	25	13	80	10	26	600	M12	5,5	50	250	24950	0 руб.

Максимальное усилие зажима в каждом положении 30 кН

Конструкция:
Материал: Закаленная сталь 21MnCr5, азотированная плазмой. Твердость 58 HRC.

Предназначен для следующих вариантов крепления на столе станка:
1. Боковой зажимной обод для зажимной колодки номер для заказа 429258.
2. Сквозное отверстие в зажимной рейке для винта с торцевой головкой DIN ISO 4762-M12 для крепления с помощью болта и гайки с пазом.
3. Подготовлен к закреплению с помощью системы AMF Zero Point clamping system. Отверстия для крепления на расстоянии 50 или 100 мм для штифта 20-го размера.

Другие монтажные отверстия, например, для штифтов 10-го или 40-го размера, могут быть изготовлены в любое время по запросу.
Возможно размещение ступеней на решетке зажимной рейки с интервалом в 2 мм.

Применение:
Модульная система зажима, преимущества которой заключаются в универсальности применения.
Опционально предназначена для одной или нескольких заготовок.
Для быстрого зажима заготовок для механической обработки. Благодаря использованию широкого спектра фиксированных упоров и клиновых зажимов, эта система зажима адаптирована к вашим потребностям.

Характеристики:

Артикул	429035
Режим работы	Механический
Бакенбрайт	50

Подходящие аксессуары:

Название товара	Цена
Клиновой зажим, гладкий АМF 429506	0 руб.
Фиксированная зажимная губка, гладкая АМF 429274	0 руб.
Зажимные губки АМF 429258	0 руб.
