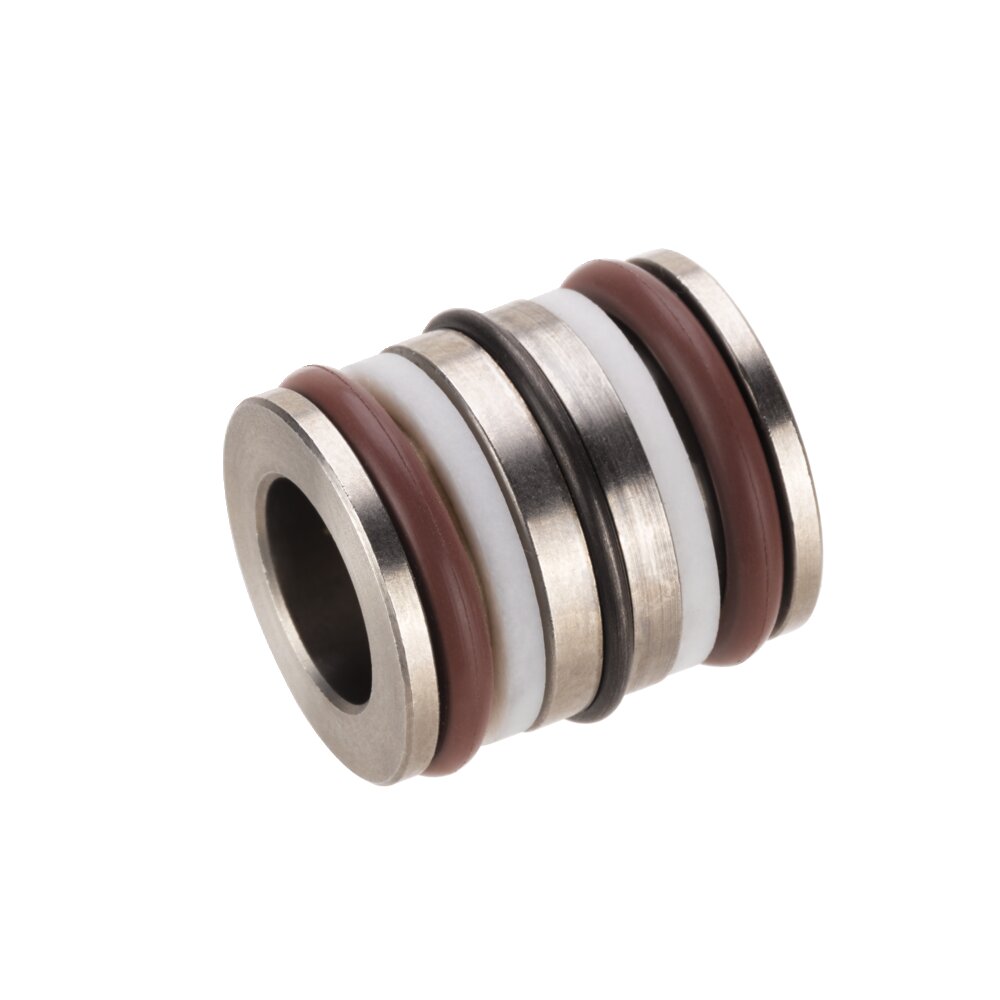

Штекерное соединение АМF 554415

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 554415

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Номинальное отверстие	Температура окружающей среды. [°C]	Масса [г]	Цена
554415	6994S-03	3	150	4	0 руб.
554416	6994S-05	5	150	6	0 руб.
554417	6994S-08	8	150	13	0 руб.
554418	6994S-10	10	150	20	0 руб.
554419	6994S-12	12	150	25	0 руб.
554420	6994S-16	16	150	30	0 руб.

Артикул	диаметр B	диаметр D	L	C мин.	Диаметр D1 H7	ØE +0,2	Цена
554415	3	8	12	6	8	1,5	0 руб.
554416	5	10	14	7	10	1,5	0 руб.
554417	8	14	16	8	14	1,5	0 руб.
554418	10	16	20	10	16	2,4	0 руб.
554419	12	18	20	10	18	2,4	0 руб.
554420	16	22	22	11	22	3,2	0 руб.

максимальное рабочее давление 500 бар.

Конструкция:
Корпус изготовлен из нержавеющей стали, уплотнения - из FKM.

Применение:
Для соединения двух компонентов на небольшом расстоянии без использования фитингов.
Они предназначены для трубопроводного и безвинтового подключения масла под давлением.

Примечание:
Действующее в осевом направлении гидравлическое усилие должно поглощаться снаружи с помощью принудительной фиксации или подгонки по форме.
Усилие должно определяться по формуле f. усилие отрыва F [N] = коэффициент x p [бар] (например, при NW3: F= 5 x p).

По запросу:
Специальные размеры доступны по запросу.
