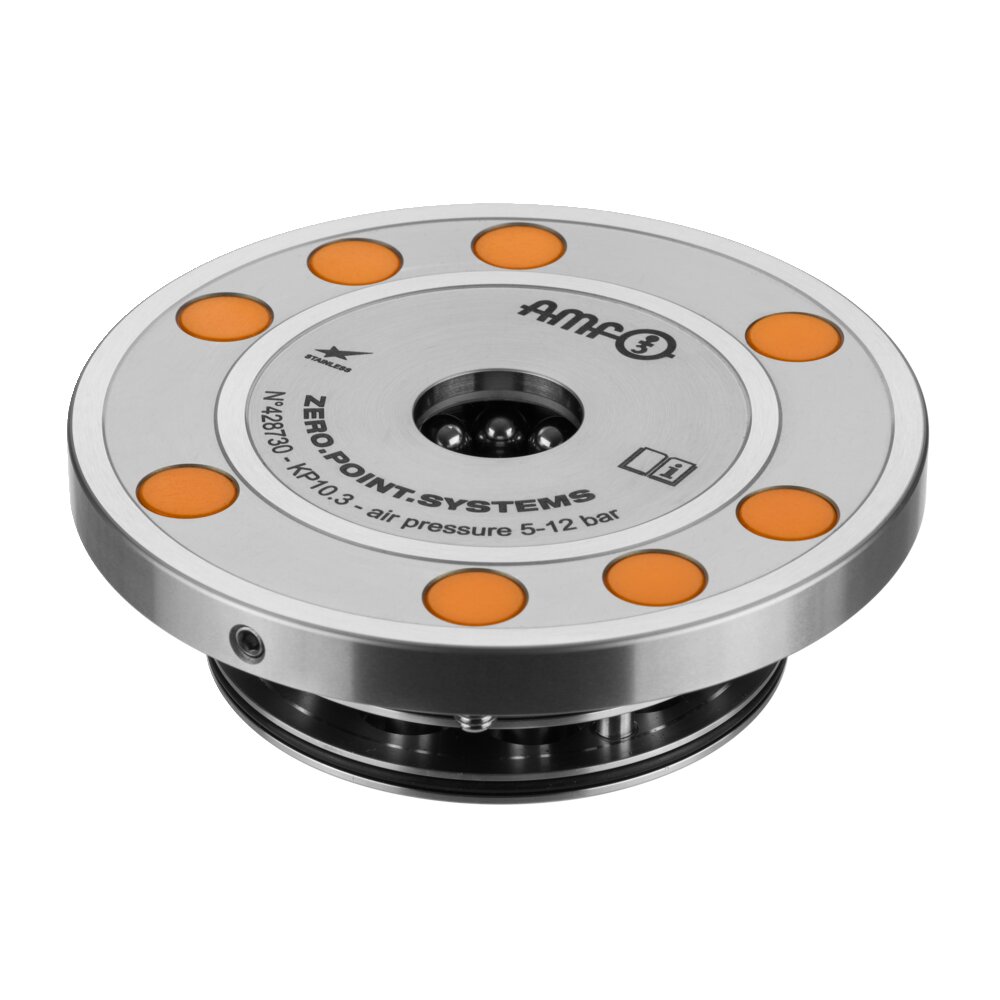

Монтажный зажимной модуль АМF 428730
Разновидности товаров:
Пневматическое открывание.
Пневматический выдув.
Рабочее давление открывания:
КП5,3 мин. 5 бар - макс. 12 бар.
КП10,3 мин. 5 бар - макс. 12 бар.
КП20,3 мин. 4,5 бар - максимум 12 бар.
Крышка и поршень закалены.
Точность повторения
Применение:
Система зажима с нулевой точкой для оптимизации времени настройки при обработке резанием и без резания.
Примечание:
Установочный зажимной модуль обладает высокими усилиями удержания, втягивания и фиксации. Он открывается пневматически (1) и механически блокируется усилием пружины. Последующее отсоединение напорных трубопроводов возможно в любое время (модуль натягивается без давления).
Зажимной модуль с системой управления обдувом и поддержкой имеет два соединения:
1x пневматическое. открытие (1), 1x пневматическое. система управления обдувом и опорой (3). (Дополнительно можно подключить пневматическую систему управления обдувом и опорой.)
* Пожалуйста, соблюдайте инструкции по установке.
По запросу:
- Схемы установки
Характеристики:
| Артикул | 428730 |
| Тип продукта | Эйнбау-Spannmodul |
| Режим работы | Пневматический |
| Размер зажимного модуля | 10 |
| Удерживающее усилие [кН] | 25 |
| Усилие втягивания/фиксации [кН] | 10 |
| Запрос на автоматизацию | Поддержка управления |
Подходящие аксессуары:
| Название товара | Цена |
| Выдвижная шпилька размером 10 для винта крепления M10 АМF 554936 | 0 руб. |
| Зацепляющий винт АМF 554927 | 0 руб. |
| Закрывающие колпачки для зажимного модуля АМF 428664 | 0 руб. |
| Закрывающее кольцо для зажимных модулей АМF 552811 | 0 руб. |
| Быстроразъемная пневматическая муфта АМF 430041 | 0 руб. |
| Шланг пневматический АМF 430140 | 0 руб. |
