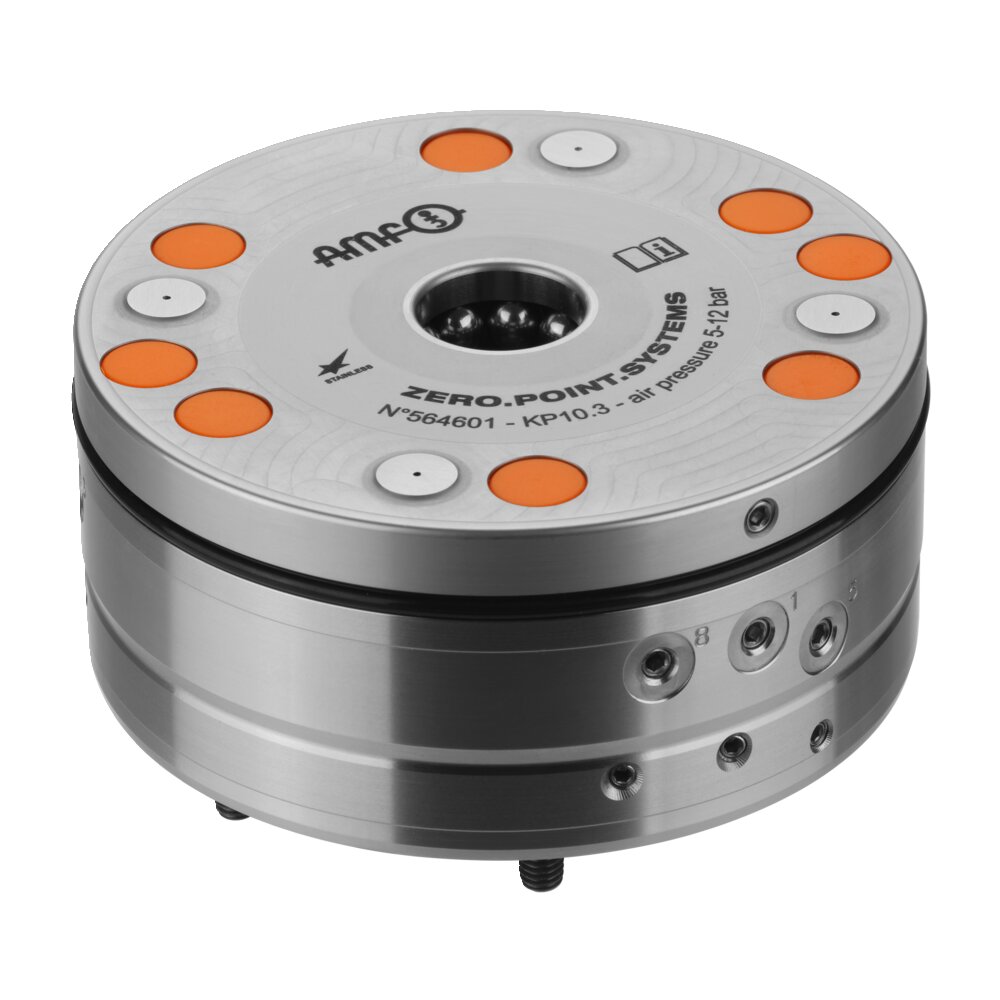

Зажимной модуль, фланцевое исполнение АМF 564601

Пневматическое открывание.
Пневматическая продувка.
Рабочее давление для открывания: минимальное 5 бар - максимальное 12 бар.
Крышка и поршень закалены.
Корпус фланца: нержавеющая сталь.
Точность повторения с помощью управления запиранием (пневматическое), открыванием (пневматическое), поддержкой (пневматическое) и датчиком натяжения (пневматическое).

Применение:
Система зажима с нулевой точкой для автоматизированных решений, позволяющих оптимизировать время настройки при обработке резанием и без резания. Пневматические подводящие трубопроводы могут быть подсоединены к боковой части или основанию с помощью резьбы M5. Кроме того, воздух может подаваться через пол с помощью уплотнительных колец, которые входят в стандартную комплектацию. Зажимной модуль может быть установлен на пластине с помощью центрирующей втулки 6210-15-01 или утоплен на 3 различных глубины.

Примечание:
Управление блокировкой: Динамическое давление при заблокированных зажимных модулях, проточность при открытом зажимном модуле.
Управление открытием: Динамическое давление при открытых зажимных модулях, проточность при заблокированном зажимном модуле.
Датчик тянущей шпильки: динамическое давление при наличии тянущей шпильки, проточность при отсутствии тянущей шпильки.
Управление опорой: статическое давление при наличии поддерживаемого сменного поддона, пропуск потока при отсутствии сменного поддона.

Установочный зажимной модуль открывается пневматически (1) и механически фиксируется усилием пружины. Последующее отсоединение напорного трубопровода возможно в любое время (модуль зажимается при нормальном давлении).

Фланец имеет шесть пригодных для использования соединений:
1 = Пневмо. Открытие
3 = Пневмосигнал. продувка и пневмосигнал. контроль поддержки
4= Пневмосигнал. управление открытием
5 = Вентиляция
6 = Пневмопривод датчик натяжения шпильки
8= Пневмопривод управление блокировкой

* Пожалуйста, соблюдайте инструкции по установке.

По запросу:
- Монтажный чертеж
