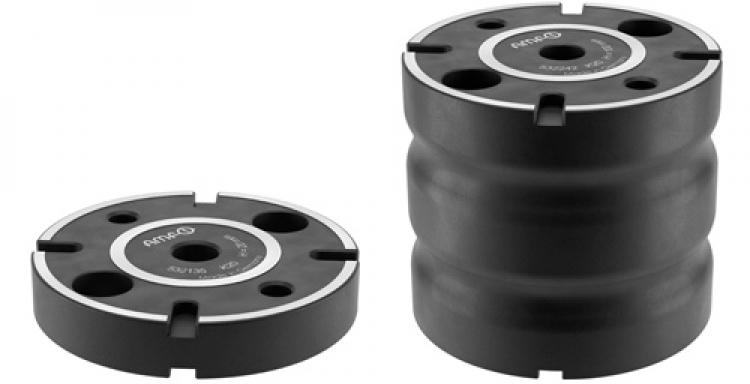

Intermediate element, with indexing No. 6210IZ 532010
Закаленная сталь, плазменно-азотированная и вороненый.
Order no. | Size | H±0.01 | Weight [g] |
---|---|---|---|
531996 | K10 | 20 | 632 |
559684 | K10 | 28 | 940 |
532010 | K10 | 30 | 987 |
532036 | K10 | 40 | 1327 |
532051 | K10 | 50 | 1651 |
532077 | K10 | 60 | 2001 |
532093 | K10 | 80 | 2713 |
532119 | K10 | 100 | 3429 |
532135 | K20 | 20 | 1361 |
532150 | K20 | 30 | 2087 |
532176 | K20 | 40 | 2788 |
532192 | K20 | 50 | 3439 |
532218 | K20 | 60 | 4165 |
532234 | K20 | 80 | 5632 |
532242 | K20 | 100 | 6980 |
Применение:
Промежуточные элементы при индексации используются как высота адаптеры для заготовок и зажимных приспособлений, и устанавливаются на основные элементы. Заготовки зажимаются при помощи монтажных элементов.
Эта система крепления может быть использовано для перемещения заготовок на необходимую высоту обработки в машине для 5-сторонней обработки, или для безопасного и быстрого зажима заготовок с уступами и разных высот зажима на столе станка.
Благодаря 4-точки 90° индексирования вариант, заготовок под сильной механической силы могут быть закреплены для предотвращения радиальной деформации.
Примечание:
Для адаптации к нулевой точке зажима модулей, за исключением высоты установки Н20 и 30 монтажное отверстие для выдвижной стержень, соответствующий размер К10 и К20, уже в промежуточном элементе.
Если используется два или более промежуточных элементов, они могут быть выровнены по оси и крепится с помощью центрирующих втулок. 2 болта поставляются в стандартной комплектации.
При креплении к АМФ решетчатый настил, обратите внимание на длина болтов!
Заказать номера на центрирующие втулки:
- размер К10: заказа нет. 535732
- размер К20: заказа нет. 78006
Номер заказа Т-гайки: 430264
Преимущество:
Простой, быстрый и гибкий зажим сложные контуры заготовки на столе станка. Особенно подходит для выравнивания деталей или зажимных приспособлений на необходимые высоты в станок и надежный прижим же.
