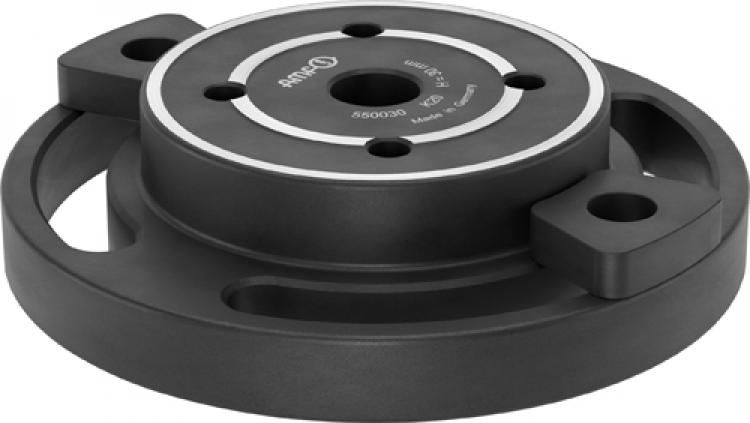

Base element, round, for T-slot plate No. 6210FN 559095
Закаленная сталь, плазменно-азотированная и вороненый.
Order no. | Size | H±0.01 | Weight [g] |
---|---|---|---|
559095 | K10 | 30 | 1554 |
559096 | K20 | 30 | 3080 |
Применение:
Основной элемент может быть свободно размещены и закреплены на столе станка с Т-образными пазами по окружности зажимной обод. Промежуточными элементами или монтажных элементов могут быть адаптированы. Эта система крепления может быть использовано для перемещения заготовок на необходимую высоту обработки в машине для 5-сторонней обработки, или для безопасного и быстрого зажима заготовок с уступами и разных высот зажима на столе станка с Т-образными пазами.
Примечание:
Центрирование втулки:
- Ø15: заказа нет. 535732
- Ø16: заказа нет. 78006
Пружинная шайба
- порядка нет. К10 = 559140
- порядка нет. К20 = 535757.
Т-гайки нет. 6322A с винты с цилиндрической головкой
ИСО 4762-M6x10 могут быть использованы для позиционирования на Т-образной пластине.
Преимущество:
Простой, быстрый и гибкий зажим сложные контуры заготовки на столе станка. Особенно подходит для выравнивания деталей или зажимных приспособлений на необходимые высоты в станок и надежный прижим же.
