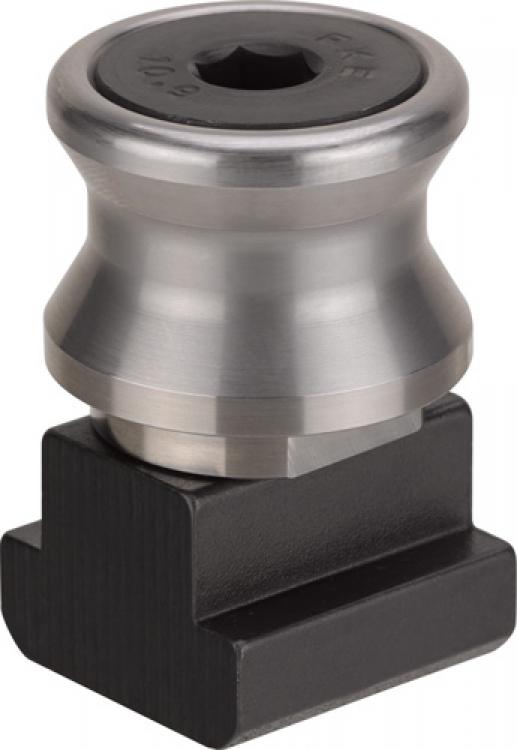

Pull-stud for T-slots No. 6210ZN 550440
Order no. | Size | A | dia. DN | G | H | L | Weight [g] |
---|---|---|---|---|---|---|---|
550438 | K10 | 10 | 22 | M8 | 16 | 30 | 48 |
550439 | K10 | 12 | 22 | M8 | 16 | 35 | 51 |
550440 | K10 | 14 | 22 | M8 | 16 | 35 | 54 |
550441 | K20 | 14 | 32 | M12 | 23 | 45 | 143 |
550442 | K20 | 16 | 32 | M12 | 23 | 45 | 147 |
550443 | K20 | 18 | 32 | M12 | 23 | 50 | 157 |
Применение:
Тянуть шпильки для Т-слотов позволяет АМФ нулевой точки система крепления должен быть расположен и зажимается непосредственно на столе станка с помощью прижимных слота.
Эти тяги-шпильки могут быть использованы для пневматических, гидравлических и механических зажимных модулей, а также для механической двойные зажимные модули.
Примечание:
Поставляется в стандартной комплектации, как показано:
- нулевая точка тянуть-шпильки с гнездом (размер a)
- T-гайка
головкой Винт с потайной головкой (класс прочности 10.9)
Преимущество:
Простой, быстрый и гибкий зажима заготовок на столе станка с разной зазоров тянуть Стад отверстий.
