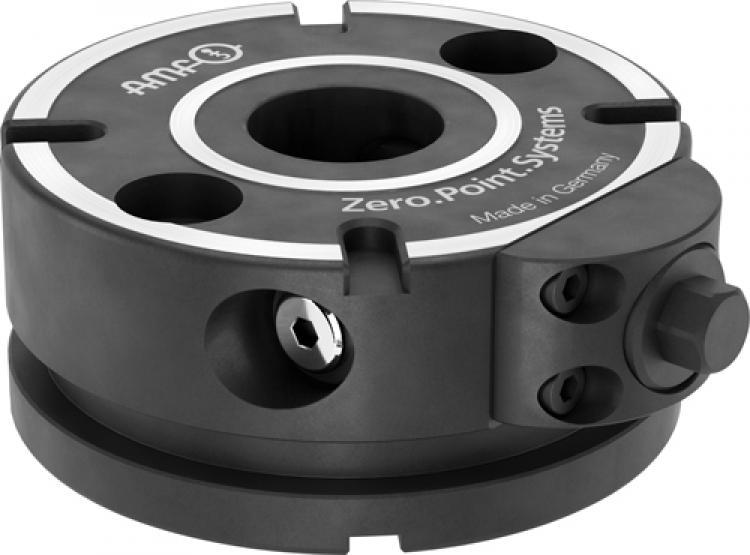

Clamping module, mechanical, with indexing No. 6208IM 559680
Механическое Открытие и закрытие.
Закаленная сталь, плазменно-азотированная и вороненый.
Точность повторения 0.01 мм.
Order no. | Size | Pull-in/locking force up to [kN] | Holding force* [kN] | Tightening torque [Nm] | Weight [g] |
---|---|---|---|---|---|
559680 | K10 | 6 | 25 | 30 | 1031 |
535633 | K20 | 10 | 55 | 30 | 3295 |
Применение:
Механической нулевой точки система зажима с пазами индексации установленных под углом 90° за время оптимизированных зажимать во время резки и non-вырезывания подвергая механической обработке.
Особенно подходит для модульная конструкция зажима решения через нулевую точку системы зажима.
Примечание:
Механические зажимные сборки модуля с индексацией насечки под углом 90° имеет высокую прочность, тяги и замок сил.
Зажимной модуль может быть установлен на столе станка и крепится с помощью стандартных зажимных элементов в кольцевых зажима обода.
Располагать отверстия для стоп рукавами и сквозным отверстием для крепления на решетки пластин с потайной головкой Винты присутствуют под (соблюдать макс. допускается усилие винта). Монтажные отверстия для К20 тянуть-шпильки тоже в модуле.
Выдвижной стержень: в К10 и К20 варианты тяг-шпилек используются с механической зажимной модуль. Нулевая точка, меч или ниже номинальной тяги-шпильки могут быть использованы, в зависимости от применения.
Этот зажимной модуль может использоваться при температуре окружающей среды до макс. 200°С.
* Пожалуйста, соблюдайте инструкции по установке.
