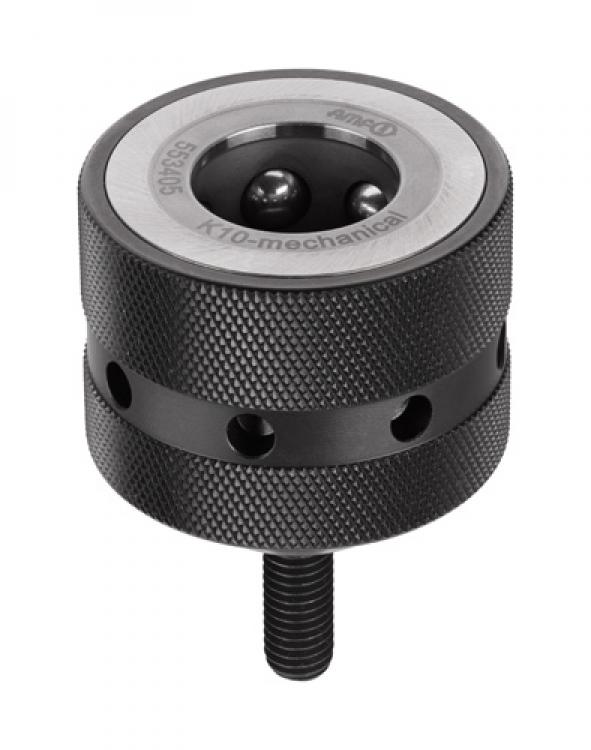

Clamping module, mechanical No. 6212M 553405
Открывать и закрывать механически.
инструментальной стали, закаленные.
точность повторения
Order no. | Size | Pull-in/locking force up to [kN] | Holding force* [kN] | Weight [g] |
---|---|---|---|---|
553405 | K10 | 10 | 17 | 360 |
559094 | K20 | 20 | 43 | 1330 |
Применение:
Механической нулевой точки система крепления для установки времени-оптимизированная зажимная во время резки или резки обработки. Особенно подходит для модульная конструкция зажима решения через нулевую точку системы зажима.
Примечание:
Механической нулевой точки система зажима имеет высокую прочность, тяги и замок сил. Модуль К10 зажима крепится симметрично с М8 с плоской головкой Винт, К20 зажимный модуль с М12 цилиндр винта.
Крепежный болт и цилиндр не входит в стандартную поставку.
Для открытия и закрытия зажимного модулей, мы рекомендуем следующие АМФ крючкового ключа:
- размер К10= порядка нет. 54940
- размер К20= порядка нет. 54973
* Пожалуйста, соблюдайте инструкции по установке.
