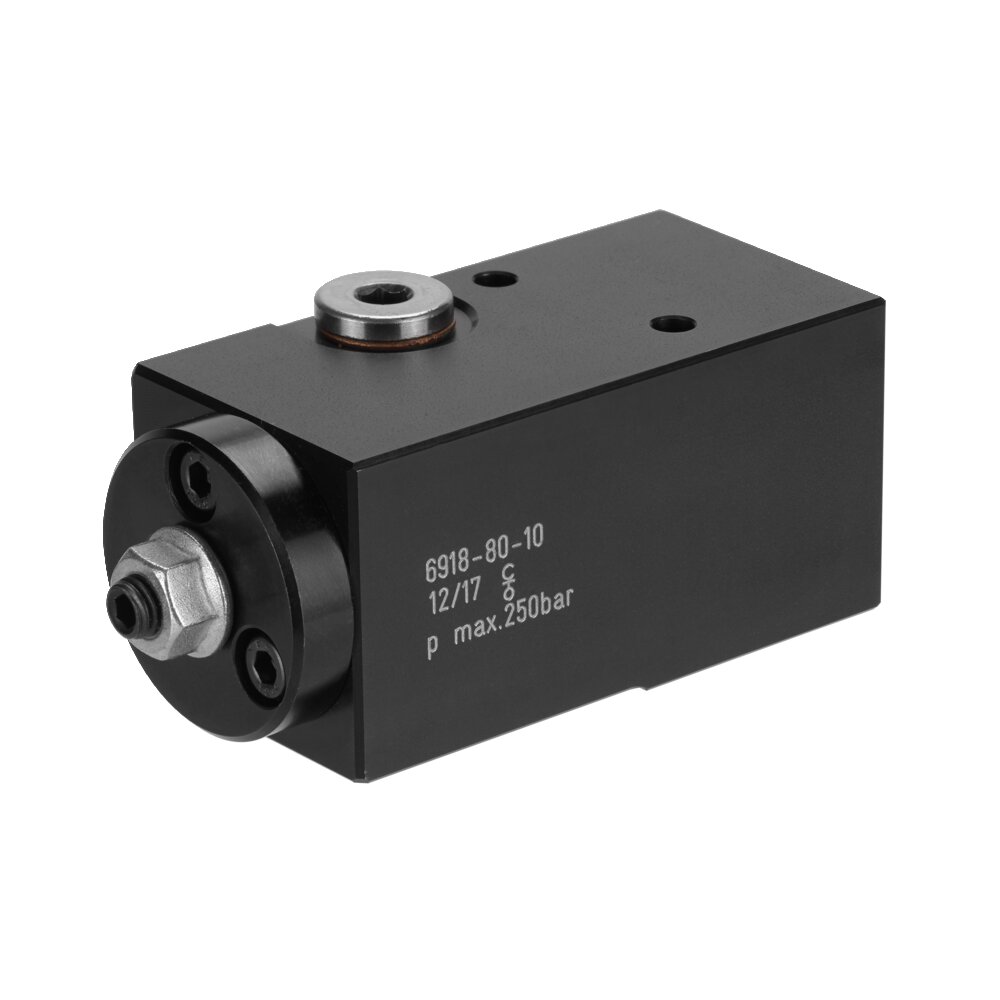

Последовательный клапан АМF 326280

для соединения с уплотнительным кольцом с задержкой по давлению,
максимальное рабочее давление 250 бар,
минута. рабочее давление 40 бар.

Конструкция:
Корпус баллона изготовлен из полированной стали. Схема подключения, NW 5, не является стандартной. Поршень управления и обратный клапан выполнены из закаленной стали.
Подача масла осуществляется через просверленные каналы в зажимном устройстве.

Применение:
Регулируемая задержка переключения обеспечивает зависящую от времени последовательность переключения гидравлических элементов в гидравлическом контуре, независимо от гидравлического давления. Клапан может работать в диапазоне от 40 бар до максимального значения. 250 бар.
Возможна параллельная или последовательная схема из нескольких клапанов. Компактный размер позволяет присоединять клапан непосредственно к зажимному приспособлению. Если клапан необходимо подсоединить к трубопроводу, имеется переходная пластина.

Особенности:
Гидравлическое масло из клапана направляется в корпус от патрубка Р через дроссель к дифференциальному поршню. В то же время гидравлическое давление создается на встроенном обратном клапане, который перекрывает подачу к патрубку A. В зависимости от положения регулировочного винта дифференциальный поршень перемещается вперед в течение определенного времени и открывает обратный клапан. Это приводит к перекачке потока из патрубка Р в патрубок А, и к следующим гидравлическим компонентам подается сжатое масло. При снятии гидравлического давления пружина возвращает поршень дифференциала в исходное положение. Вытекающее гидравлическое масло направляется через обратный клапан в патрубок Р.

Примечание:
Соблюдайте инструкции по монтажу и указания по конструкции, предоставленные производителем оборудования.
Рабочее давление, объемный расход, температура и вязкость могут привести к изменению последовательности переключений. Клапан может использоваться при давлении в системе не более 250 бар. Интервалы переключения должны превышать 10 секунд, чтобы гарантировать правильную работу.
