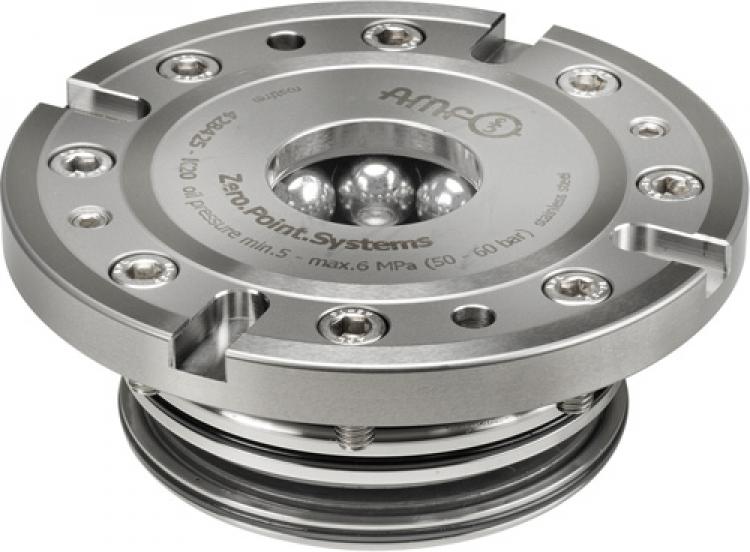

Installation clamping module with indexing No. 6370EAIHA 428425
Гидравлическое открытие.
Пневматический выдув.
Открывая рабочее давление: мин. 50 бар - Макс. 60 бар
Крышка и поршень закален.
Повторимость
Order no. | Size | Pull-in/locking force up to [kN] | Holding force* [kN] | Blow out | Weight [Kg] |
---|---|---|---|---|---|
428425 | K20 | 20 | 55 | ● | 1,4 |
Применение:
Нулевой точки система крепления для установки времени-оптимизированная зажимная во время резки и non-вырезывания подвергая механической обработке.
Функция индексации зажимной модуль предотвращает поддон от скручивания, что позволяет точное позиционирование каждые 90°.
Примечание:
Установка зажимной модуль имеет высокую прочность, тяги и замок сил. Это открывается гидравлически (1) и механически блокируются посредством пружины. Последующее отключение линии давления возможна во все времена (модуля натягивается давлением-бесплатно).
Зажимной модуль с искрогасительным и поддержка управления имеет два подключения: 1х гидр. открытие (1) / 1х pneum. удар-и поддержка управления (3). (Пневматический обдув и поддержка управления дополнительно можно подключить.)
* Пожалуйста, соблюдайте инструкции по установке.
По запросу:
- Монтажные схемы
