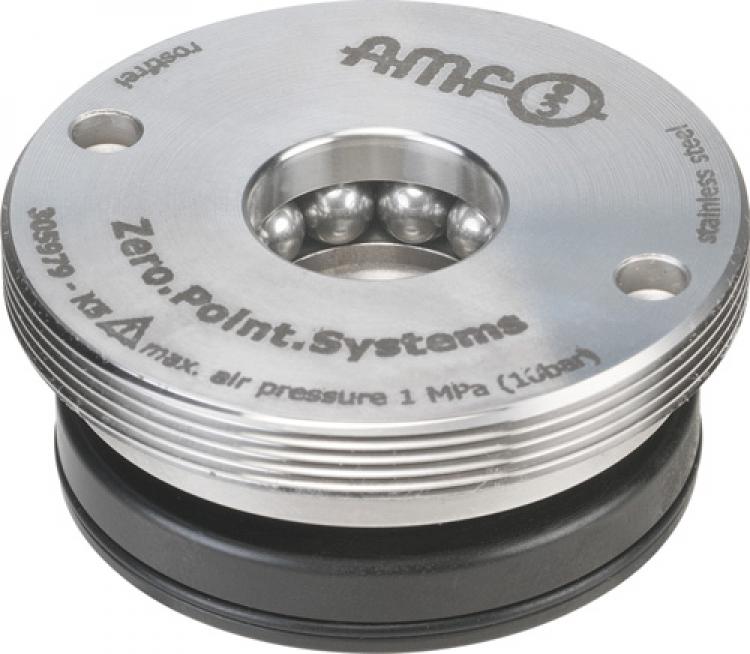

Installation clamping module, round, screw-in version No. 6370EARH 305953
Гидравлическое открытие.
Открывая рабочее давление: мин. 50 бар - Макс. 60 бар
Крышка и поршень закален.
Повторимость
| Order no. | Size | Pull-in/locking force up to [kN] | Holding force* [kN] | Weight [g] |
|---|---|---|---|---|
| 305953 | K 5 | 5 | 13 | 150 |
Применение:
Нулевой точки система крепления для установки времени-оптимизированная зажимная во время резки и non-вырезывания подвергая механической обработке. С небольшой площади и малой высоты установки.
Примечание:
Установка зажимной модуль имеет высокую прочность, тяги и замок сил. Это открывается гидравлически (1) и механически блокируются посредством пружины. Последующее отключение линии давления возможна во все времена (модуля натягивается давлением-бесплатно).
Контактная поверхность является верхней поверхностью корпуса.
Зажимной модуль имеет одно подключение: 1х гидр. открытие (1).
Для простой установки, мы рекомендуем АМФ лицо гаечный ключ под заказ нет. 41046.
* Пожалуйста, соблюдайте инструкции по установке.
По запросу:
- Монтажные схемы
