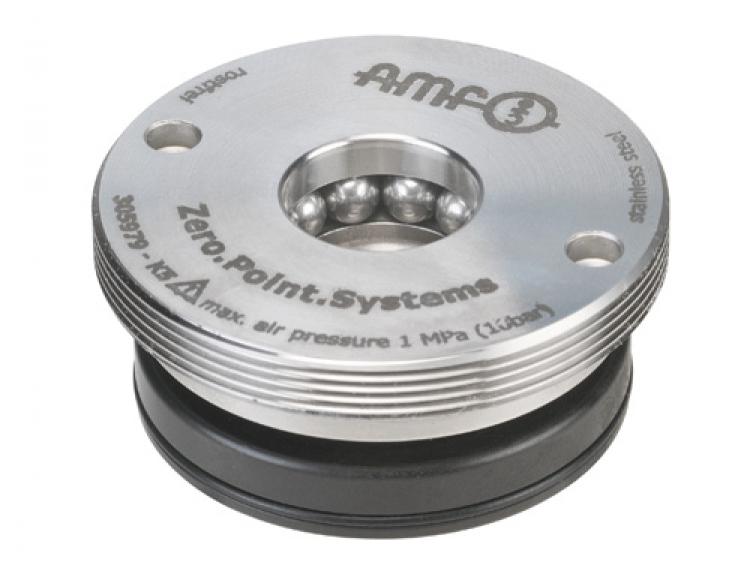

Installation clamping module, round, screw-in version No. 6370EARL 305979
Пневматическое открытие.
Открывая рабочее давление: мин. 8 бар - Макс. 12 бар
Регулировкой натяжения рабочее давление (турбо): мин. 5 бар - Макс. 6 бар
Крышка и поршень закален.
Повторимость
Order no. | Size | Pull-in/locking force up to [kN] | Holding force* [kN] | Weight [g] |
---|---|---|---|---|
305979 | K 5 | 1,5 | 13 | 150 |
Применение:
Нулевой точки система крепления для установки времени-оптимизированная зажимная во время резки и non-вырезывания подвергая механической обработке. С небольшой площади и малой высоты установки.
Примечание:
Установка зажимной модуль имеет высокую прочность, тяги и замок сил. Это открывается пневматически (1) и механически блокируются посредством пружины. Для достижения указанной тяги и замок сил, он должен быть кратко retensioned пневматически (турбо) (2). Последующее отключение линии давления возможна во все времена (модуля натягивается давлением-бесплатно). Контактная поверхность является верхней поверхностью корпуса. Использование пневмоусилителем 6370ZVL давления рекомендуется.
Зажимной модуль имеет два разъема:
1х pneum. открытие (1) / 1х pneum. регулировкой натяжения (турбо) (2).
Для простой установки, мы рекомендуем АМФ лицо гаечный ключ под заказ нет. 41046.
* Пожалуйста, соблюдайте инструкции по установке.
По запросу:
- Монтажные схемы
