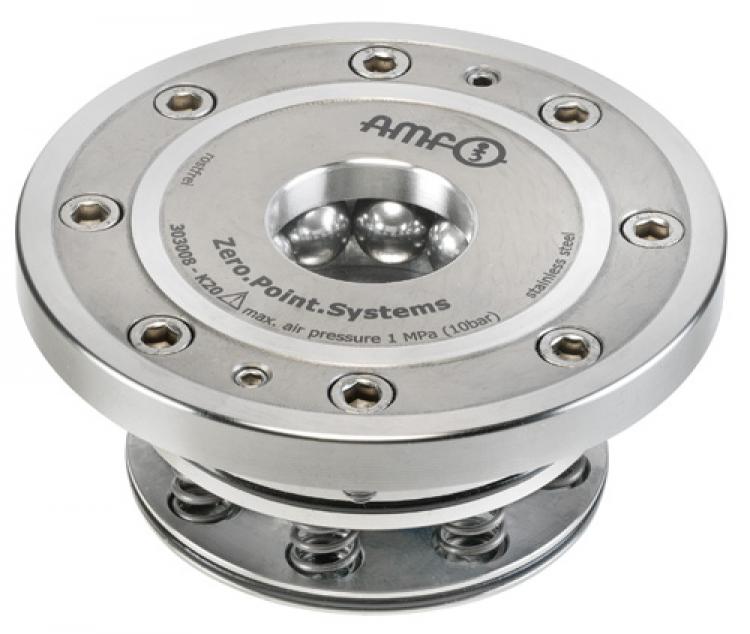

Installation clamping module, round No. 6370EARLA 305375
Пневматическое открытие.
Пневматический выдув.
Открывая рабочее давление: мин. 8 бар - Макс. 12 бар
Регулировкой натяжения рабочее давление (турбо): мин. 5 бар - Макс. 6 бар
Крышка и поршень закален.
Повторимость
Order no. | Size | Pull-in/locking force up to [kN] | Holding force* [kN] | Blow out | Weight [Kg] |
---|---|---|---|---|---|
305375 | K10 | 8 | 25 | ● | 0,45 |
303016 | K20 | 17 | 55 | ● | 1,40 |
303057 | K40 | 30 | 105 | ● | 3,40 |
Применение:
Нулевой точки система крепления для установки времени-оптимизированная зажимная во время резки и non-вырезывания подвергая механической обработке.
Примечание:
Установка зажимной модуль имеет высокую прочность, тяги и замок сил. Это открывается пневматически (1) и запирается механически с помощью пружины. Для достижения указанной тяги и замок сил, он должен быть кратко retensioned пневматически (турбо) (2). Последующее отключение линии давления можно в любое время (модуля зажимается давления-бесплатно). Использование пневматических повышения давления нет. 6370ZVL рекомендуется.
Зажимный модуль с искрогасительным и поддержка управления имеет три соединения:
1х pneum. Открытие (1) / 1х pneum. Регулировкой натяжения (турбо) (2), 1х pneum. Удар-и поддержка управления (3). (Пневматический обдув и поддержка управления дополнительно можно подключить.)
* Пожалуйста, соблюдайте инструкции по установке.
По запросу:
- Монтажные схемы
